Einbauteile Set


Profi Paket Einbauteile Set für Schwimmbecken.

Meisterlich zusammen gestellt, ihn gehobener Qualität. Mit uns bauen Sie ein Schwimmbecken mit dem man zusammen alte werden kann.

Durchdacht langlebig und daher sehr nachhaltig. Für eine besonders gute Beckenhydraulik.

Einbauteile sind Vertrauenssache. Wir achten für Sie auf eine gute Qualität.

Unsere Kunststoffeinbauteile sind aus hochwertigem ABS.

ABS Kunststoff ist Chemisch eine Acrylnitril - Butadien - Styrol - Copolymer Verbindung. ABS ist ein Thermoplast, bestehend aus ineinander verfilzten, langen Fadenmolekülen, welche nicht miteinander vernetzt sind.

Eigenschaften:

  • schlagzäh
  • unzerbrechlich
  • beständig gegen Säuren und Öl
  • Salzkonzentration max. 4 g/l (Meerwassertauglich)
  • UV-stabilisiert bei Astralpool
  • durch seine Oberflächenhärte besonders kratzfest
  • Dichte 1,07 g/cm³

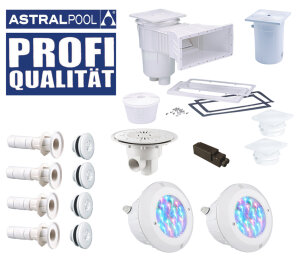

Lieferumfang für Becken 4 x 8 m:

2 Stück Skimmer
4 Stück Wanddurchführung
4 Stück Multiflowdüse mit Gitter kinderhandsicher
1 Stück Niveauregulierung 17" Zoll
2 Scheinwerfer mit RGB Farblicht und Weißlicht
2 Kabelanschlussdosen
1 Trafo
1 Fernbedienung bis 30 m
1 Bodenablauf für komplette Entleerung geeignet, fußfreundlich eben begehbar

Astral ABS Slim-/Flachskimmer für Folien-/Betonbecken

Oberflächenabsauger Kunststoff SLIM hochertiger Kuststoff, sehr widerstandsfähig gegen Schwimmbadwasserpflegemittel
Neues Design, mit extra schmaler Saugöffnung für ein möglichst hohes Wasserniveau im Becken.

Breitmaulskimmer Slim für den Einbau in gemauerte bzw. massive Becken. Der Skimmer besteht aus druck- und schlagfestem, hochwertigem ABS-Kunststoff. Alle Teile sind in den Bereichen, die nicht eingegraben werden, UV-stabilisiert. Die Lieferung erfolgt komplett mit Skimmerkorb, Skimmerklappe, Dichtungen, Folienflansch, Blende und Schrauben.

Komplett mit Flanschsatz für Folienbecken und weißer Sichtblende als Abdeckung für den Flansch.

  • Saugbreite 495 mm
  • Höhe der Saugöffnung 80 mm
  • Einbautiefe ca. 500 mm
  • 2 Anschlussmöglichkeiten: 1 1/2" oder 2" Innengewinde.
  • Überlauf mit Klebemuffe d 32mm (Außen 38mm)
  • Max. Durchflußmenge 7,5m³/h

Bei Verwendung dieses Skimmers muss die Wassernachspeisung beim Rückspülprozess sichergestellt werden. Anderenfalls kann ein zu niedriger Wasserstand dazu führen, dass die Umwälzpumpe trocken läuft.
Wir empfehlen daher den zusätzlichen Einbau eines Bodenablaufs oder einen mechanischen/automatischen Wasserstandsregler, um die permanente Versorgung der Umwälzpumpe mit Wasser zu gewährleisten.

Optionale Edelstahlblende erhältlich (V-170/13)

Alternativ

Astral Skimmer Oberflächenabsauger für Folienbecken Typ 17.5 365 mm

Oberflächenabsauger Skimmer

Schwimmbadbau24 Empfehlung, wir sind Handwerker und wissen was Qualität ist.

Ein Skimmer ist eine Vorrichtung für Gartenteiche oder Schwimmbecken , die den Schmutz von der Wasseroberfläche absaugt. Staub, Blätter, Öl oder sonstige Verschmutzungen führen dazu, dass das Wasser mit zu vielen Nährstoffen von außen angereichert und somit veralgt und trübe wird.  Besonders gut der Skimmer Typ 17.5 mit extra großer Auffangkapazität. Alle Modelle werden mit Klebedichtungen, Flanschen und Schrauben für den Einbau in Folienbecken geliefert.

Vorteil:
Der Skimmer Typ 17.5 hat eine UV-Strahlenschutzbehandlung zur Vermeidung Sonnenalterung. Die Skimmer verfügen über zwei untere Anschlüsse zum Ansaugen mit Innen- und Außengewinde sowie einen Anschluss zum Bodenablauf und einen Überlaufanschluß an den Abfluss.

Lieferumfang:

  • Skimmer Typ 17.5
  • mit gerader Classic-Blende und Swim-tec Blende
  • Saugbreite 20.2 cm
  • Breite mit Blendrahmen 29,6 cm
  • mit Flanschsatz
  • Skimmer Deckel zum bequemen Entleeren des Laubfängers
  • Anschlußmöglichkeit R 1 1/2" oder R 2" Innengewinde
  • Überlauf mit Ø = 32 mm Klebemuffe.
  • Skimmerkorb Bajonetthalterung
  • Einbaumaß Flanschrand - Deckelmitte = 365 mm

Alternativ

Astral Breitmaulskimmer Oberflächenabsauger für Folienbecken Typ 17.5 435 mm

Skimmer Oberflächenabsauger Typ 17.5 Breitmaul

  • Typ 17.5
  • für Folienbecken
  • mit Flanschsatz
  • mit rechteckigem Skimmerdeckel
  • extra großer Saugöffnung 422 mm breit
  • mit gerader CLassic-Blende und Swim-tec Blende
  • mit Skimmerkorb
  • mit Skim-Vac
  • Anschlussmöglichket 1 1/2" IG und 2" IG  (kann für den Anschluss des Bodenablaufs verwendet werden)
  • Überlauf Ø: 32
  • Einbaumaß Flanschrand-Deckelmitte = 435 mm
  • Alle nach erfolgter Installation sichtbaren Skimmerteile, sind UV-stabilisiert

Damit die Höhe des Skimmerdeckels perfekt an die Höhe der Randsteine angepasst werden kann, ist der Skimmerdeckel in der Höhe variabel und kann um die senkrechte Achse gedreht werden. Der Skimmerkorb lässt sich im Skimmer arretieren, ein Aufschwemmen des Korbes nach Ausschalten der Pumpe wird dadurch vermieden.Empfohlene Durchflussmenge: 7,5 m3/h.

Wanddurchführungen und Düsen

Astralpool Wanddurchführung ABS Folienbecken für Multiflow Düsen

Wanddurchfuhrung für Folienbecken mit Bund zur Aufnahme der EInlaufdüse bzw. des Sauganschlusses

  • aus ABS
  • 300 mm verkürzbar auf 250 mm oder 175 mm
  • 2" IG x 2" AG sowie Ø:50 mm innen
  • Klebestutzen Ø: 63
  • für Einlaufdüsen und Sauganschlüsse 2" AG
  • Empfohlen für Einlaufdüse Multiflow oder Sauganschluß

Die qualitativ hochwertigen Astral Düsen Multiflow sind beständig gegen Chemikalien und sehen stets aus wie am ersten Tag. Hergestellt aus PS Kunststoff und Glasfaser. Diese Materialien sorgen für ein hohes Maß an Haltbarkeit und Beständigkeit. Die Dichtigkeit des Schwimmeckens wird durch die Verwendung von hochwertigem EPDM-Dichtungen gewährleistet. Hochwertige Messing-Stopfbuchsen gewährleisten einen guten Flanschhalt und die Möglichkeit auch zu späteren Zeitpunkten einen problemlosen Dichtungswechsel durchführen zu können.

ABS Einlaufdüse Multiflow 2" Folienbecken Schutzgitter UV-stabilisiert

Einlaufdüse Multiflow für Folienbecken mit Gitter

  • Die Öffnung der Multiflow-Kugel Ø 14 mm kann auf Ø 20 mm oder 25 mm vergrößert werden.
  • anschlüsse: 2" AG und Ø: 50 mm innen
  • Austrittsöffnung in der Richtung verstellbar.
  •  Die Installation mit Wanddurchführung Artikel-Nr. 15662 oder 15663 wird empfohlen.
  • Jede Multiflow Düse ist mit einem Schutzgitter ausgerüstet. Gitterschlitzbreite < 8 mm bei Artikel-Nr. 00330VV99
  • Die Verwendung als Messwasserentnahmefitting ist durch die Entnahme der Kugel möglich

Lieferumfang:

  • Swim-tec Blende
  • Flanschstaz
  • Dichtung
  • Kontermutter

Durchflussmengen:

  • Ø 14 mm - 3 m3/h
  •  Ø 20 mm - 5 m3/h
  • Ø 25 mm - 7 m3/h

Die qualitativ hochwertigen Düsen Multiflow sind beständig gegen Chemikalien und sehen stets aus wie am ersten Tag. Hergestellt aus PS Kunststoff und Glasfaser. Diese Materialien sorgen für ein hohes Maß an Haltbarkeit und Beständigkeit. Die Dichtigkeit des Schwimmeckens wird durch die Verwendung von hochwertigem EPDM-Dichtungen gewährleistet. Hochwertige Messing-Stopfbuchsen gewährleisten einen guten Flanschhalt und die Möglichkeit auch zu späteren Zeitpunkten einen problemlosen Dichtungswechsel durchführen zu können.

Der Bodenablauf. - Wichtig auch zum Filtern!

Astral Bodenablauf Ø 290 mm für Folienbecken komplett Entwässerung EMPFEHLUNG

Komplett aus weißem ABS, mit synthetischen Klebedichtungen und Schraubensatz aus Edelstahl. Speziell für
Folienbecken. Seitlicher Abgang 2 Zoll  der von innen zur Druckprüfung verschlossen werden kann. Abgang nach
unten 1½ Zoll zur Verbindung mit hydrostatischem Ventil 00277 und Drainagerohr 21581. Saugleistung 0,5m/s. Maximal empfohlene Durchflussmenge: 13m3/h.

Zur kompletten Entwässerung bündig
mit Beckenboden installieren.

Alle Kunststoff-Bodenabläufe sind mit UV-stabilisierten Ablaufgittern ausgestattet.

Entsprechend der DIN EN 13451-1 ist für öffentliche Pools notwendig:

  • Durchflussgeschwindigkeit 0,5 m/s
  • Maximale Ansaugleistung 1,5 m/s
  • Mindestabstand zwischen zwei Bodenabläufen: 2 m

Die qualitativ hochwertigen Astral Bodenabläufe sind beständig gegen Chemikalien und sehen stets aus wie am ersten Tag. Hergestellt aus PS Kunststoff und Glasfaser. Diese Materialien sorgen für ein hohes Maß an Haltbarkeit und Beständigkeit. Die Dichtigkeit des Schwimmeckens wird durch die Verwendung von hochwertigem EPDM-Dichtungen gewährleistet. Hochwertige Messing-Stopfbuchsen gewährleisten einen guten Flanschhalt und die Möglichkeit auch zu späteren Zeitpunkten einen problemlosen Dichtungswechsel durchführen zu können.

Das Licht im Pool Weiß oder wahlweiße RGB Farblicht, gute Lampen können beides

Premium POWER LINE Combi LED RGB Lichtset

Beleuchtungsset Premium LED 2 POWER Line Combi Weiß und RGB-Farblicht

Für Betonbecken, Stahlwandbecken und Folienbecken geeignet

Beleuchtungsset Lichtset PAR 56

Lieferumfang:

  • 2 Unterwasserscheinwerfer 50 W, 12 V, 4410 Im mit 30 Osram Power-LEDs mit Spezialkabel und allem Anschlussmaterial
  • 1 Sicherheitstransformator 100 VA
  • Folienflansche inkl.
  • Kombination aus Weißlicht und RGB-Farblicht

Hier finden Sie unser reichhaltiges Angebot in verschiedenen Varianten von Einbauscheinwerfer in guter Qualität - alle Scheinwerfer im Schwimmbadbereich werden mit sog. Schutzkleinspannung 12 V betrieben - die entsprechenden Transformatoren sind entweder im Angebot enthalten, oder als Einzelkomponenten erhältlich.

Im Schwimmbadbereich muss der Trafo ganz bestimmte Sicherheitskriterien erfüllen, um zugelassen zu sein, darauf achten wir.

Installation
Schwimmbad-Scheinwerfer bestehen aus einer Einbaunische und dem Scheinwerfereinsatz mit Kabel. Das Kabel wird in einer größeren Länge in der Nische aufgerollt, dass ein Lampenwechsel bei gefülltem Becken möglich ist. Der Scheinwerfer wird mit einem flexiblen, eingedichteten Kabelschutzrohr mit der Kabelanschlussdose am Beckenrand oberhalb des Wasserspiegels verbunden. Von dort führt die Leitung bis zum Trafo.

Der Elektriker schließt den Trafo an einen Lichtschalter an, den man gut erreichen sollte. Unterwasser-Scheinwerfer werden aus Sicherheitsgründen mit 12V Niederspannung betrieben. Bei 300W-Scheinwerfern muss der Leitungsquerschnitt vom Trafo zur Kabelanschlussdose über einen großen Querschnitt verfügen. Wir empfehlen hier 2 x 6². Bei LED-Scheinwerfern kann ein 2 x 1,5² schon ausreichen. Bei LED ist bereits ein 2 x 1,5² Kabel ausreichen.

Mechanischer Wasserstandsregler Niveauregelung

Wasserstandsregler, bestehend:

  • Behälter aus Polyester
  • Quadratischer Deckel ABS höhenverstellbar mit Fliesenrahmen
  • Schwimmerventil - Niveauregelung (Niveau einstellbar)
  • Anschlüsse Ø: 50mm unten oder seitlich
  • Wasseranschluß 3/4" AG
  • Ausgang Ø: 50
