Für RGB- Leuchten wird immer ein Vorschaltgerät RGB (Steuerung) benötigt, dass ein Netzteil für die o.a. Anzahl RGB- Leuchten beinhaltet.
Wird eine größere Anzahl Leuchten verbaut, werden nach Anzahl der Leuchten weitere Netzteile benötigt, die mit dem RGB- Vorschaltgerät in sog. Master/Slave- -Schaltung eingerichtet werden.
Übersicht der Vorschalt + Netzgeräte

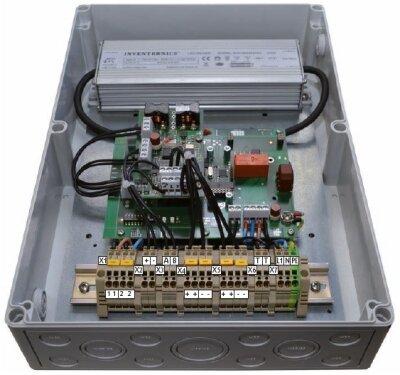

| Vorschaltgerät RGB 100-240 V AC / 24 V DC 200 W 50/60 Hz IP 54 |

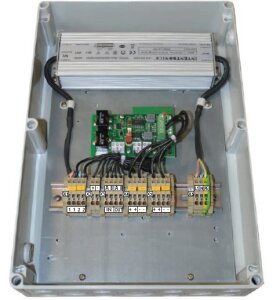

Netzteil monochrom 100-240 V AC / 24 V DC 200 W 50/60 Hz IP 54 |
Unterverteilung mit 4 Klemmen |
Netzteil monochrom 100-240 V AC / 24 V DC 25 W 50/60 Hz IP 54 |
|
|---|---|---|---|---|
| Typ UWS | für Anzahl UWS | für Anzahl UWS | für zusätzliche UWS | für Anzahl UWS |
| 30er PowerLED | 2 | 2 | - | - |
| 21er PowerLED | 2 | 2 | - | - |
| 15er PowerLED | 4 | 4 | - | - |
| 9er PowerLED | 4 | 4 | +2 | - |
| 3er PowerLED | 4 | 4 | +4 | 2 (nur weiß) |
Hinweis: Sämtliche Elektroarbeiten müssen von einem Elektro - Fachbetrieb gemäß den DIN und VDE-Vorschriften (z.B. DIN VDE 0100 Teil 702) ausgeführt werden.
