Die Mida Station ist eine komplette Pool-Steuerung, die Chemikalien für Pools automatisch dosiert, um das Wasser im Schwimmbecken in perfektem Zustand zu halten. Durch Hinzufügen der Messung und Kontrolle von bis zu 4 Wasser-Parametern aufgerüstet. Eine weitere Aufrüstung ist auch noch nach dem Kauf mit “Upgrade- Sets” möglich.
Anschlussmöglichkeiten an der Mida Station
-
Temperatur- Steuerung (z.B. Solar, Wärmepumpe e.c.)
- Filterlaufzeit
- Pool-Beleuchtung
- bis zu 3 zusätzliche Relais (z.B. Rückspülventil, Gegenstromanlage, Poolabdeckung e.c.)
Hochwertige PVC Sonden

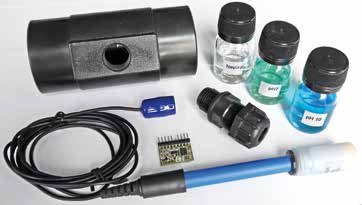

pH-Set
Messung und Kontrolle des pH-Wertes.
Besteht aus:
- pH-Sonde (Material PVC), Chip, 3 x Pufferlösung
(1 x 20 ml neutral, 1 x 20 ml pH 7, 1 x 20 ml pH 10)
- Montagezubehör
(1 x T-Stück 50 x ½“ IG und 1 x Verschraubung
Sondenhalter ½“ AG).
Redox-Set
Messung und Kontrolle des Redox-Wertes.
Besteht aus:
- Redox-Sonde (Material PVC), Chip, 2 x Pufferlösung
(1 x 20 ml neutral, 1 x 20 ml Redox 465 mV) und
- Montagezubehör
(1 x T-Stück 50 x ½“ IG und
1 x Verschraubung Sondenhalter ½“ AG).
Optionale Pro Sonden aus Glas
pH-Set Pro
Messung und Kontrolle des pH-Wertes.
Besteht aus:
- Schweizer Qualitäts pH-Glassonde
- Chip
- 3 x Pufferlösung (1 x 20 ml neutral, 1 x 20 ml pH 7, 1 x 20 ml pH 10)
- Messwasserbehälter
- Montagezubehör
(2 x T-Stück 50 x ½“ IG, 2 x Kugelhahn ½“ AG, 2 x Schlauchanschlussverschraubung
½“ AG, 4 m Messwasserschlauch 8 x 12 mm).
Redox-Set Pro
Messung und Kontrolle des Redox-Wertes.
Besteht aus:
- Schweizer Qualitäts Redox-Glassonde
- Chip
- 2 x Pufferlösung (1 x 20 ml neutral, 1 x 20 ml Redox 465 mV)
- Messwasserbehälter
- Montagezubehör
(2 x T-Stück 50 x ½“ IG, 2 x Kugelhahn ½“ AG, 2 x Schlauchanschlussverschraubung ½“ AG, 4 m Messwasserschlauch 8 x 12 mm).
Technische Daten
| Beschreibung |
Mida Station |
| Display |
2,8" TFT mobiles (max. 20 m verlängerbar) Farb-Display (9 Sprachen D,GB,F,CZ,E,P,I,TR,NL)
Erweiterbar auf 2 Display
|
| Stromzufuhr |
230 V 50/60 Hz |
| Ausgang |
Nein |
| Maximaler Verbrauch |
40 W |
| Abmessungen |
270x220x115 mm |
| Elektronikbox |
nicht brennbares Plastik ABS, schwarz |
| Frontale Abdeckung |
Plastik ABS, orange |
| Elektronik |
Mikroprozessor 32 bit |
| Belüftung |
- |
| Stundenaufzeichnung |
Ja, optional einstellbar |
| Alarme |
pH-Dosierung / max. pH-Dosierzeit / Speicherfehler |
| Kommunikation |
MODBUS / WiFi |
230 V Ausgangsteurung
(3 Ausgänge) |
Säurepumpe / Relais AUX 1 / Rerlais AUX 2 |
Potentialfreie Ausgangs-
Steurung (4 Ausgänge) |
Filtration / Beleuchtung / Heizung (AUX 4)/ Relais /AUX 3) |
| Eingänge |
2 analoge und konfigurierbare Einlasssignale |
Lieferumfang
- 1x pH-Modul (pH-Sonde und Montagezubehör)
- 1x Redox-Modul (Redox-Sonde und Montagezubehör)
- 4 x Pufferlösung (neutral, pH 7, pH 10, 468 mV Redox)
- 2 x Dosierschlauchpumpen, 1,5 l/h (0,4 – 4,0 l/h einstellbar)
- elektronische Steuerung für Filter, Beleuchtung, Temperatur
- 4 zusätzl. analoge Ausgänge, 2 digitale Eingänge
- einschließlich Vorinstallation für WiFi (Smartphone/Tablet) und MODBUS
- Standard: PVC Sonden (optional Glas)

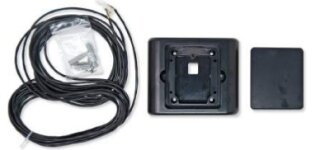

Optionale Bildschirmhalterung
Externe Bildschirmhalterung mit 10m Kabel.
Dadurch kann das Display frei platziert werden, um die
angeschlossenen Komponennten zu Bedienen und die
Werte zu kontrollieren.
Optionales WiFi-Modul zur Steuerung über Smartphone,
Tablet oder Computer
Steuerung der Anlagen sowie Poolkomponenten
durch Smartphone,
Tablet oder Computer.
Hinweis: für 2015er Modelle
ist ein Software-Update
sowie ein Wechsel des
Bildschirms notwendig.

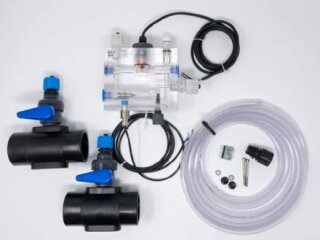

Optional - Kontrolle Freies Chlor
Messung und Kontrolle des freien Chlors (ppm)
Sondentyp: Amperometrisch (Au-Cu)
Messbereich: 0-10 ppm
?
Messgenauigkeit: 0,10 ppm
Material: Kupfer/Gold
Sondenhalterung: ABS 50/63 mm
Zusatzausstattung: 2 m flexibler
Schlauch/Ventil
Kabel: 2 m
Stecker: Klemmen

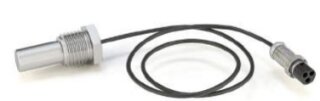

Optional Temperaturmodul
Temperaturfühler für aktuelle Wassertemperatur und Ansteuerung der Wämequelle.
Beschreibung: Temperatur
Sondentyp: Thermometer
Messbereich: 0-100°C
Messgenauigkeit: 1°C
Material: Edelstahl
Sondenhalterung:
ABS 50/63 mm
Kabel: 2 m
Stecker: Klemmen

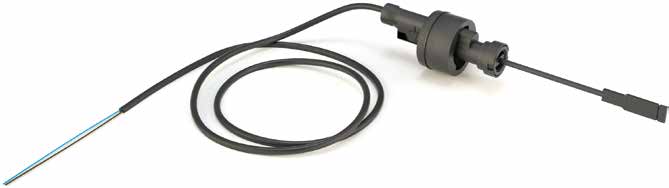

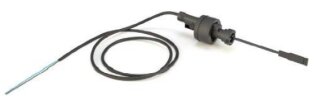

Optional - Durchflussschalter (flow switch)
- 2m Kabel
Flusswächter. Stoppt Dosierpumpen bei fehlendem Wasserdurchfluss
Optional - Salztester
Messung und Regulierung des Leitfähigkeitswertes (Konfiguration der Anlage vor Lieferung im Werk notwendig). Inklusive KCl Lagerflüssigkeit und Pufferlösung
Optional - Erdungs-Set
Mit 2 m Kabel, inklusive Tauchhülse und O-Ring. Wenn es im Pool einen Kriechstrom gibt, wird der pH Wert nicht richtig gemessen; durch das Erdungsset kann dieser behoben werden.

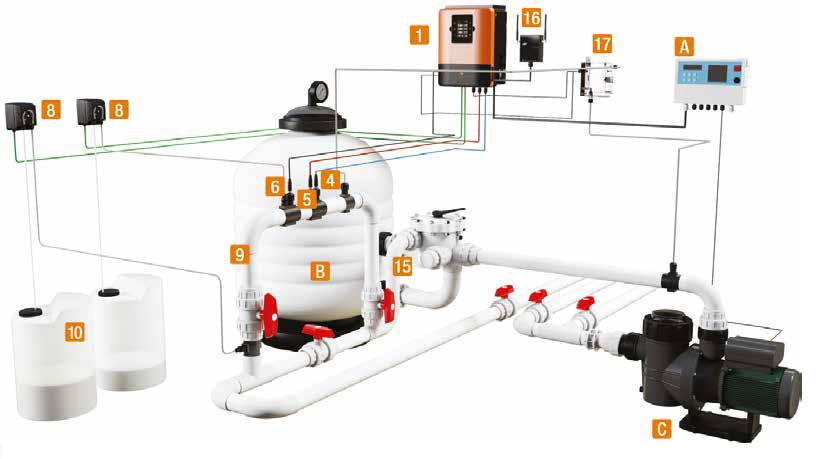

Installations Beispiel
A Zeitschaltuhr Filtrationspumpe
B Filter
C Filtrationspumpe
1 Elektronikbox
4 pH Sonde (optional - Modell mit pH-Kontrolle)
5 Redox Sonde (optional - Modell mit Redox-Kontrolle)
6 Konduktivitätssonde (optional - Modell mit Konduktivitätskontrolle)
8 Dosierschlauchpumpe (optional - Modell mit pH-Kontrolle)
9 Impfventil (optional - Modell mit pH-Kontrolle)
10 Behälter Säure (optional - Modell mit pH-Kontrolle. Nicht im Lieferumfang enthalten)
15 Andere Elemente für das Schwimmbad
16 RF, RF/WIFI oder WIFI Modul
17 Freies Chlor-Kontrolle
Die Vorteile im Überblick
- Vollautomatische Wasseraufbereitung
- Vollwertige Steuerung
- Erweiterbar
- Minimale Kontrolle der Wasserwerte
- Geringe Betriebskosten
- Einfache Handhabung
