Sugar Valley UV Scenic UV- Kombination mit Salzelektrolyseanlage
HYDROLYSE + ULTRAVIOLETT
Die UV Scenic-Systeme enthalten eine Ultraviolett-Licht-Behandlung und ein Salz-Wasser-Elektrolyse-System für salzarmes Wasser (läuft bereits mit 1,5 g NaCl / L).
Eine innovative Kombination aus ultravioletten Strahlen und Salzelektrolyse mit geringer Alinität.
Die Anlage löst technisch alle Aufgaben, vom Chlorierung, Flockung und Antialgen. Geeignet für kleinere Schwimmbäder bin hin zu großen Becken bis 200 m³.
Innovativ das Vistapool Control System zur kompletten Steuerung Ihrer Schwimmbadtechnik (Heizung, Pumpe, Beleuchtung, Dosierpumpe, Regelung von pH, Redox usw.) per PC, Tablet oder Smartphone.
Sugar Valley UV Scenic - Benutzerfreundlich konzipiert und einfach Konfigurierbar.
Vorteile im Überblick
- Optimale Desinfektion des Schwimmbadwassers
- Überwacht die wichtigsten Wasserwerte in Ihrem Schwimmbad.
- Optimale Desinfektion bei Süßwasser entsprechenden Salzgehalten.
- Optimale Desinfiziens-Produktion bei minimaler Salzkonzentration.
- Benutzerfreundliches Farbdisplay, das in bis zu 1200 Meter Entfernung vom Schwimmbad angeordnet werden kann.
- Automatische Rückspülfunktion.

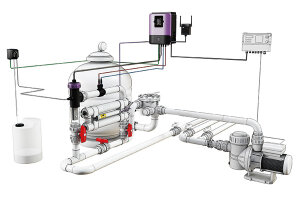

Pool-Control und Desinfizierung in einem
- Überwachung mehrerer Schwimmbadkomponenten
- Steuerung der Filterpumpe, auch für Pumpen mit variablen Drehzahlen (ECO) geeignet.

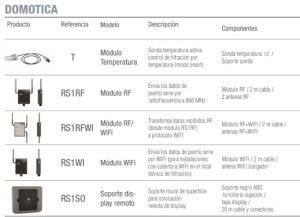

- Steuert bis zu 4 externe Geräte, wie Gartenbeleuchtung und Wasserattraktionen.
- Weltweit über ein (optionales) WIFI-Modul bedienen
-
Lange Lebensdauer - Systemerweiterungen und Upgrades, neue Optionen und Funktionen können integriert werden (plug & play). Langlebig dank Titan, Klasse 1. Selbstreinigende Hydrolyse- und Elektrolysezellen.
Die Sugar Valley UV SCENIC kann mehr
- Behält die physikalischen und chemischen Eigenschaften des Wassers bei, wir bleiben nahe am Trinkwasser, ohne Chemieeinsatz für die Desinfektion.
- UV-Lampen mit einer Lebensdauer von ca. 9.000 Stunden
- Schützt die Gesundheit der Menschen und schont die Umwelt
Funktionsprinzip
Wasser besteht aus zwei Wasserstoffatomen und einem Sauerstoffatom. Die Hydrolyse spaltet durch den Fluß von Elektronen als Reaktion mit Wasser. Der Prozess der Hydrolyse erzeugt Wasserstoff und Sauerstoff mittels Elektrizität und Wasser. Wenn ein elektrischer Strom durch Wasser fließt, bricht er chemische Bindungen, die negativen Ladungen oder Sauerstoffionen wandern zur positiven Elektrode (Anode) und die positiv geladenen Wasserstoffionen werden zur negativen Elektrode (Kathode) hingezogen.
Die folgende Zersetzungsreaktion tritt auf:
Elektrische Energie + 2H2O -> 2H2 + O2
Dies führt zu einem zusätzlichen negativen Element, da in der Kombination ein weiteres Elektron vorhanden ist als Protonen. Jetzt gibt es ein einzelnes negativ geladenes Hydroxid, bekannt als Hydroxylion (OH-). Bei der Hydrolyse treten verschiedene Nebenreaktionen auf, die ebenfalls ionogene Spezies mit oxidierender und desinfizierender Wirkung erzeugen, wie Ozon (O3), einatomiger Sauerstoff (O1) und Wasserstoffperoxid (H2O2). Die Schaltung unserer Elektronik wandelt den Strom (220 V, 50 Hz) in einen Niederspannungsstrom mit hoher Stromstärke um. Dieser Strom wird einigen speziellen Titanelektroden zugeführt, die mit Edelmetallen oberflächenaktiviert sind, wobei die Elektroden in Wasser eingetaucht sind, während sie durch ein zweckbestimmtes Gerät zirkulieren.
Die Oberflächen dieser Elektroden erzeugen eine Kombination der stärksten Oxidationsmittel, die für die Wasserdesinfektion zur Verfügung stehen, wodurch chemische Produkte überflüssig werden. Wenn wir eine kleine Menge Salz in die Behandlung einarbeiten (1 - 2 g Salz pro Liter Wasser), um einen Mangel an Leitfähigkeit abzudecken, erzeugt das System auch einen Restgehalt von Chlor durch salzarme Elektrolyse. Die Produkte werden erzeugt, wirken, zersetzen und regenerieren sich dann wieder selbst.
Durch den Elektrolyseprozess erzeugtes Chlor zerstört organisches Material und Krankheitserreger im Wasser, bevor es sich wieder in Natriumchlorid (NACL Kochsalz) umwandelt.

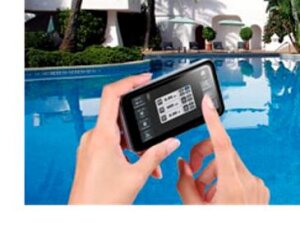

Alle Modelle mit abnehmbaren Touchscreens ausgestattet, welcher über ein Kabel oder über Wi-Fi verbunden ist, so dass Sie die Wasserparameter bequem steuern können, wo immer Sie sich auch gerader aufhalten.
| UV SCENIC |
|
|
UV 16 |
UV 33 |
| Intensität |
0 - 100 % |
| Salzgehalt |
von 1,5 g bis 100 g Na/Cl |
| Pool (bis 28ºC) |
65 m³ |
200 m³ |
| Pool (+28ºC) |
40 m³ |
125 m³ |
| Bildschirm |
2,8" TFT versetzbarer (20m) Farbbildschirm (5 Sprachen) |
| Stromzufuhr |
230 V 50/60 Hz |
| Ausgang |
8-15 A |
10-15 A |
| Maximaler Konsum |
230 W |
260 W |
| Abmessungen (LxBxH) |
270 x 220 x 115 mm |
| Elektronikbox |
nicht brennbares ABS, schwarz |
| Frontale Abdeckung |
ABS, lila |
| Elektronik |
Mikroprozessor 32 bit |
| Intensitätssteuerung |
Ampere + Volt |
| Belüftung |
Ventilator |
| Selbstreinigung |
Programmierbar 1 bis 24 Stunden |
| Flusswächter |
Gassensor |
| Stundenaufzeichnung |
Ja - durch den Kunden einsehbar |
| Desinfektionsproduktion |
0 - 100 % |
| Alarmanzeige |
zu wenig Salz / fehlender Durchfluss / pH Dosierung / pH extrem hoch-niedrig / pH max. Dosierzeit / Speicherfehler |
| Salzgehaltanzeige |
gr. Salz / l (Präzision ± 10%) |
| Produktionskontr. d. Abdeckung |
programmierbar 0-100%, Desinfektionsproduktion abhängig davon ob Poolabdeckung zu oder offen ist |
| Produktionskontr. v. extern. Signal |
programmierbar 0-100%, Desinfektionsproduktion abhängig von externem Signal (2. analog. Eingang) |
| Kommunikation |
MODBUS / WIFI |

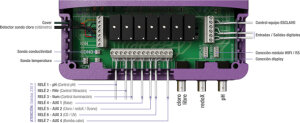

| Steuerbare Ausgänge |
Filterzeiten / Licht / Temperatur |
| Steuerbare zusätzliche Ausgänge |
4 Relais für die Steuerung von 4 zusätzlichen Geräten am Schwimmbecken |
|
HYDROLYSE
ELEKTROLYSEZELLE |
|
|
BIO 16 |
BIO 22 |
| Hydrolyse/Elektrolysezelle |
4 Titan-Zellenblätter
MONOPOLAR |
4 Titan-Zellenblätter
MONOPOLAR |
| Minimaler Fluss (m³/h) |
5 |
9 |
| Dimension Zellenblätter (CxD) |
200 x 45 |
200 x 45 |
| Material Zellengehäuse |
PVC, transparent |
| Zellenverschluss |
Gewinde für eine einfache Installation |
| Durchmesser Rohranschluss (A) |
63 mm |
| Dimension Zelle (LxB) |
355 x 305 mm |
| Zellenkabel |
(3 x 4) x 1,5 m |
| Gassensor |
In der Zelle eingebaut |
| Maximaler Druck |
4 kg / cm² |
| Maximale Temperatur |
45°C |
|
| Ultraviolett |
|
| Maße |
1000 x 375 mm |
| Anschluss |
63mm |
| Gehäusematerial |
PVC UV resistent |
| Leistung |
2 x 55 W |
ULTRAVIOLETT
Ultraviolette Strahlung bei einer Wellenlänge von 253,7 Nanometern zerstört organische Materie durch Photolyse und Photooxidation. Dank des DOUBLE-length-Gehäuses des UV SCENIC Systems wird das Wasser über einen längeren Zeitraum einer hohen Dosis UV-C-Strahlung ausgesetzt. Das Gehäuse besteht aus hochwertigem ABS-Kunststoff, um Schmutzansammlungen zu verhindern und widersteht Salzkonzentrationen von bis zu 10 g NaCl / L.
Das UV-C-Licht zerstört Chloramine und eliminiert auch resistente LEGIONELLA, ohne die physikalisch-chemischen Eigenschaften des Wassers zu beeinträchtigen.
Die Niederdruck-UV-C-Lampen von Phillips haben eine Lebensdauer bis zu 9.000 Stunden.
