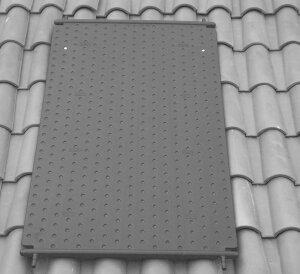

Roth Schwimmbadabsorber HelioPool® - für direkte solare Schwimmbadwasser-Erwärmung im Durchlaufprinzip
Jetzt Video ansehen
Als Spezialist in Kunststoffverarbeitung entwickelte Roth den Schwimmbadabsorber Roth HelioPool® aus hochwertigem High Density-Polyethylen (PE-HD). Er eignet sich zur umweltfreundlichen und energiesparenden Erwärmung von Schwimmbadwasser im Durchlaufprinzip. Mit nur einem Absorbertyp können alle Montageanwendungen realisiert werden, da acht variable Abgänge am Absorber vorhanden sind. Eine einfache Montage ist somit garantiert.
Der Roth HelioPool® zeichnet sich durch seine optimalen Absorbergrößen von 1,2 m² und 2,22 m² sowie durch einen hohen Wirkungsgrad aus. Er wird vollflächig durchströmt, ist frostsicher*, begehbar und eignet sich für den direkten Durchfluss von Schwimmbadwasser. Die spezielle Absorberkonstruktion mit idealer Wandstärke gewährleistet einen geringen Druckverlust. Außerdem sind die beiden Absorbergrößen einfach zu kombinieren.
> einzigartig > kostensparend > energieeffizient
Einzigartig

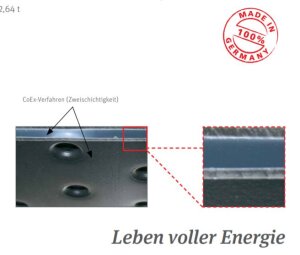

Das in der Fertigung angewandte CoEx-Verfahren bewirkt einen zweischichtigen Materialaufbau des Absorbers mit unterschiedlichen Werkstoffeigenschaften. Daraus resultieren eine hohe Stabilität und Witterungsbeständigkeit, sowie eine dauerhafte UV-Resistenz, was die Langlebigkeit des Schwimmbadabsorbers HelioPool® garantiert. Das Material ist frostsicher* und begehbar.
Energieeffizient

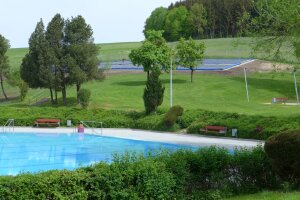

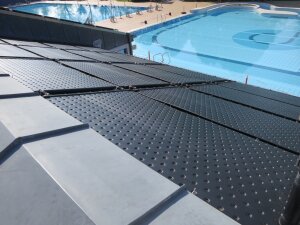

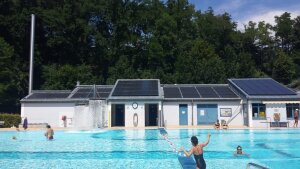

In einem Freibad in Arnstorf, Süddeutschland konnten durch den Einsatz des Roth Schwimmbadabsorbers HelioPool® bereits deutliche Einsparungen erreicht werden: Schwimmbadgröße/-inhalt: 1000 m3 Roth HelioPool® : 142 Stück (ca. 315 m2 ) installierte Absorberleistung: 221 kW Energieeinsparung: 16.000 Liter Heizöl/Jahr Einsparung CO2 -Ausstoß: 42,64 t
Kostensparend
- optimale Absorbergröße 2,22 m2
- 8 Anschlüsse
- nur ein Absorbertyp für alle Montageanwendungen
- horizontale und vertikale Montage möglich
- geringe Lagerkosten, da nur ein Absorbertyp
- höherer Wirkungsgrad als bei anderen Anbietern durch größeren Wasserinhalt (8 l/m2 )
- geringer Druckverlust durch spezielle Absorberkonstruktion

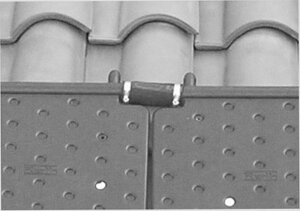

- einfache Verbindung durch robusten Anschlussschlauch
- direkter Durchfluss von Schwimmbadwasser

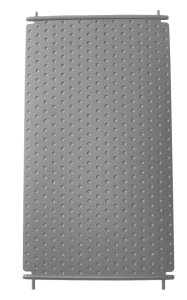

Technische Spezifikationen Roth HelioPool®
- Material: UV-resistentes PEHD (schwarz) im CoEx-Verfahren
- Medium: Schwimmbadwasser
- Dimensionen (L x B): 2000 x 1100 mm
- Bruttofläche: 2,22 m2
- Gewicht: 14 kg
- Füllmenge: 16 l
- Durchflussmenge: 120 - 180 l/h x m2
Vorteile:
- nur ein Absorbertyp
- optimale Absorbergrößen
- horizontale und vertikale Montage
- hoher Wirkungsgrad
- vollflächig durchströmt, frostsicher* und begehbar
- hochwertiges PE-HD Material
- geringer Druckverlust
- direkter Durchfluss von Schwimmbadwasser
- umfangreiche Roth Garantieleistung
Warum Roth?
Roth ist ein Hersteller mit Kernkompetenz und langjähriger Erfahrung in der Herstellung und Verarbeitung von Kunststoffen, wie Rohrsysteme, PE Heizöltanks und Solarsysteme.
Was wir für Sie tun können?
Ihre Energiekosten mit einem langjährig bewährten System für die Schwimmbadwasser-Erwärmung senken.
* Frostsicher in Kombination mit Frostschutzmittel.
Ohne Einsatz von Frostschutzmittel ist der Roth Schwimmbadabsorber HelioPool® bei Frostgefahr zu entleeren.

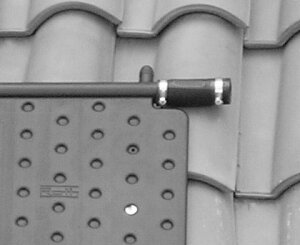

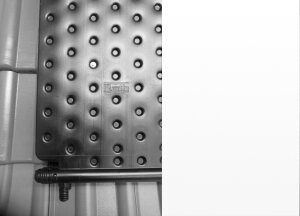

Dieser Absorber wird aus hochwertigem, frostbeständigem* HDPE (High Density-) Polyethylen gefertigt und bietet durch 8 variable Zu- und Abgänge (je 4 Stück d = 25 mm/d = 40 mm) an den Sammelrohren die Möglichkeit, die Solarfläche bzw. Absorber in verschiedenen Varianten (senkrecht oder waagerecht/über- oder nebeneinander ) zu verlegen. Die optimierte Wandstärke der Absorber-Platten ermöglicht einerseits einen hohen Wirkungsgrad und andererseits eine hohe Festigkeit, so dass diese sogar begehbar sind. Der Absorber wird vollflächig durchströmt und bietet auf Grund seiner Konstruktion einen geringen Druckverlust und kann daher im direkten Durchfluss der Schwimmbadwasserumwälzung installiert werden.
Der einzelne Absorber bietet eine Nutzfläche von 2,2 m2 bzw. 1,2 m2.
Übersicht über das Zubehör zur Orientierung für Ihre Bestellung:

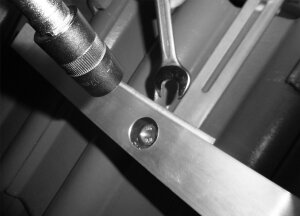

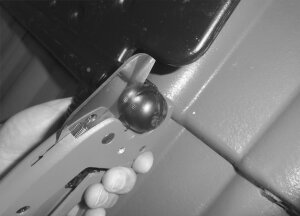

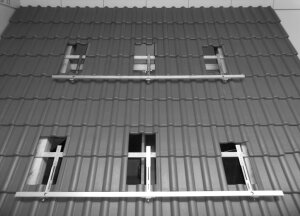

Befestigungszubehör einzeln

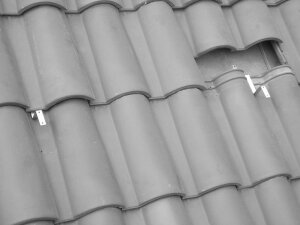

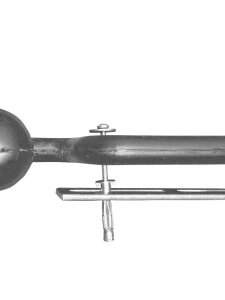

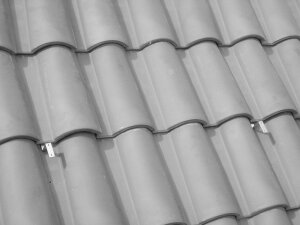

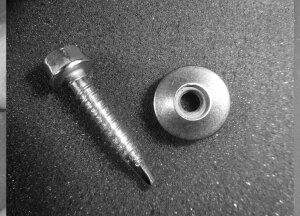

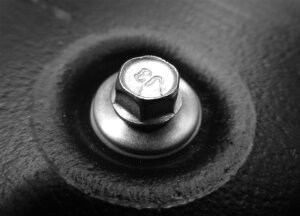

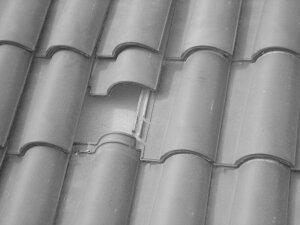

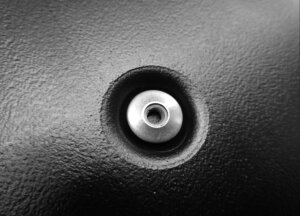

C 33.0212 Universal Befestigungsanker f. Solarabsorber Premium
C 33.0216 Montageschiene lang f. Solarabsorber Premium
C 33.0217 Montageschiene kurz f. Solarabsorber Premium
C 33.0218 Verbinder f. Montageschiene Solarabsorber Premium
Montagezubehör einzeln

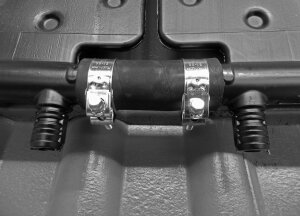

C 33.0207 Verbindungs-Set 25 mm Stück

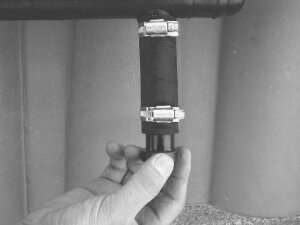

C 33.0206 Endstopfen-Set 25 mm Stück

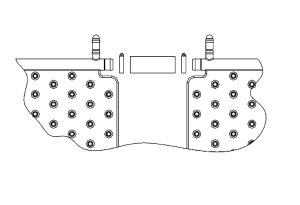

C 33.0205 Verbindungs-Set 40 mm Stück
C 33.0202 Verbindungs-Set Absorber 40 mm auf Verrohrung d = 50 mm Stück
C 33.0203 Belüfter-Set d = 50 mm Stück
C 33.0204 Be- und Entlüfter Set d = 50 mm Stück

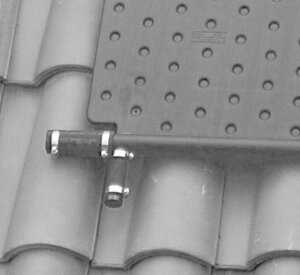

C 33.0208 Entleerungsset, manuell, d = 50 mm Stück

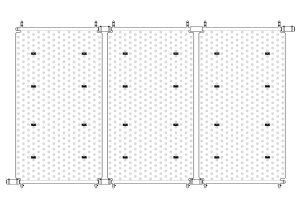

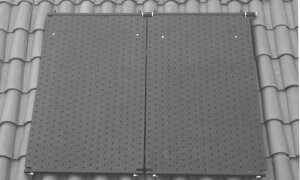

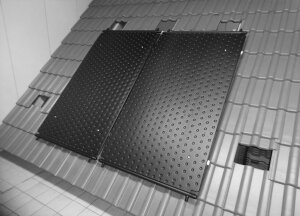

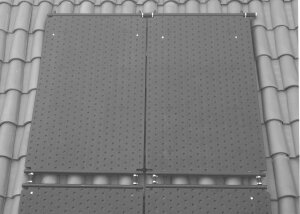

Installationsvarianten Solarabsorber/min. Installationsbedarf
1
Senkrecht Anzahl Verbindungs-Set 40 mm = Anzahl Absorberplatten nebeneinander Endstopfen-Set 25 mm = Anzahl Absorberplatten 1 Verbindungs-Set Absorber auf Verrohrung, 1 Belüfter-Set
2
Waagerecht Anzahl Verbindungs-Set 40 mm = 1 Stück nebeneinander Verbindungs-Set 25 mm = Anzahl Absorberplatten - 1 (max. 8 Stück) Endstopfen-Set 25 mm = 1 Stück 1 Verbindungs-Set Absorber auf Verrohrung, 1 Belüfter-Set
3
Waagerecht neben-Anzahl Verbindungs-Set 40 mm = Anzahl Reihen übereinander und übereinander Verbindungs-Set 25 mm = (Anzahl Reihen nebeneinander - 1) x (Anzahl Reihen übereinander) (max. 4 Stück) Endstopfen-Set 25 mm = Anzahl Reihen übereinander 1 Verbindungs-Set Absorber auf Verrohrung, 1 Belüfter-Set
4
Senkrecht neben- Anzahl Verbindungs-Set 40 mm = Anzahl Reihen nebeneinander und übereinander Verbindungs-Set 25 mm = (Anzahl Reihen übereinander - 1) x (Anzahl Reihen nebeneinander)
Endstopfen-Set 25 mm = Anzahl Absorberplatten nebeneinander 1 Verbindungs-Set Absorber auf Verrohrung, 1 Belüfter-Set
