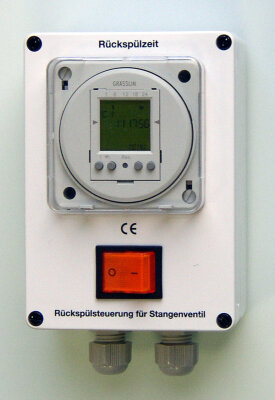

Die osf-Rückspülsteuerung R-230 ermöglicht die automatische Rückspülung eines Sandfilters über ein Stangenventil. Der Rückspülvorgang wird dabei zeitgesteuert ausgelöst. Die maximale Schalleistung liegt bei 0,1 kW.
Montage
Das Steuergerät ist seiner Schutzart entsprechend vor Feuchtigkeit geschützt anzubringen. Die Stromversorgung des Gerätes muss über einen allpoligen Hauptschalter mit einer Kontaktöffnungsweite von mindestens 3mm und einen Fehlerstrom-Schutzschalter mit IFN≤ 30mA erfolgen. Vor Öffnen des Gehäuses ist das Gerät unbedingt spannungsfrei zu schalten.
Die Schaltuhr ist entsprechend der beiliegenden Bedienungsanleitung zu programmieren. Die Dauer und der Zeitpunkt der Rückspülung werden durch die Programmierung der Schaltuhr festgelegt.
Elektrischer Anschluss
Der elektrische Anschluss darf nur von einem zugelassenen Elektrofachmann durchgeführt werden! Der folgende Anschlussplan und die jeweils gültigen Sicherheitsbestimmungen sind zu beachten. In der Elektroanlage ist bauseits ein Fehlerstromschutzschalter mit IFN=30mA zu installieren. Alle relevanten Komponenten sind in den Potenzialausgleich einzubeziehen.

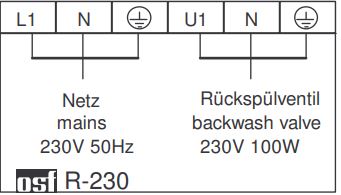

Anschlussplan
Technische Daten
| Betriebsspannung |
230V/50Hz |
| Schutzart |
IP 40 |
| Gehäusemaße |
140 mm x 125 mm x 80 mm |
| Leistungsaufnahme der Steuerung |
ca. 1,5VA |
| Schaltleistung |
max. 0,1 kW (AC3) |
