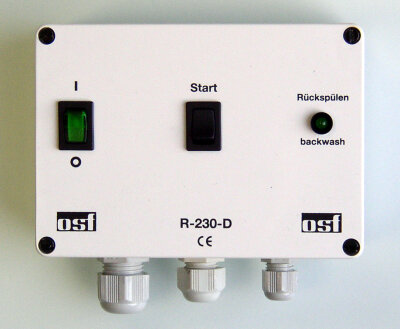

Die OSF-Rückspülsteuerung R-230-D ermöglichen die Rückspülung eines Sandfilters mithilfe eines Stangenventils. Der Rückspülvorgang wird eingeleitet, wenn der Wasserdruck einen zuvor eingestellten Wert überschreitet.
Montage
Das Steuergerät ist seiner Schutzart entsprechend vor Feuchtigkeit geschützt anzubringen. Die Stromversorgung des Gerätes muss über einen allpoligen Hauptschalter mit einer Kontaktöffnungsweite von mindestens 3 mm und einen Fehlerstrom-Schutzschalter mit IFN≤ 30mA erfolgen. Vor Öffnen des Gehäuses ist das Gerät unbedingt spannungsfrei zu schalten.
Sobald der Kontakt des Druckschalters geschlossen ist bzw. der Tastschalter im Frontdeckel betätigt wird, blinkt die Kontroll-Leuchte in Frontdeckel der Steuerung. Während der Rückspülung leuchtet die Kontroll-Leuchte statisch.
Einstellungen zur Rückspülung
Auf der Platine der Steuerung befindet sich oben rechts ein Codierschalter. (Siehe Bild 2) Die Rückspülzeit kann an diesem Codierschalter mithilfe eines Schraubendrehers eingestellt werden. Die auf
diesem Codierschalter aufgedruckten Zahlen 1-9 geben die Dauer der Rückspülung in Minuten an.
(1 = 1 Minute rückspülen, 2 = 2 Minuten rückspülen, u.s.w.) Die Buchstaben A bis F bedeuten
folgende Rückspülzeiten: A=10min, B =11min, C =12min, D =13min, E =14min, F =15min.
Die Schalterstellung 0 ist für Testzwecke vorgesehen und bedeutet eine Rückspülzeit von 10
Sekunden.
Der Tastschalter im Frontdeckel muss drei Sekunden betätigt werden, bevor der Rückspülvorgang startet. Der Druckschalter ist bauseits zu installieren und muss den jeweiligen Sicherheitsvorschriften entsprechen. Der potentialfreie Kontakt des Druckschalters muss mindestens 2 Minuten ununterbrochen geschlossen bleiben, bevor der Rückspülvorgang eingeleitet wird.
Elektrischer Anschluss
Der elektrische Anschluss darf nur von einem zugelassenen Elektrofachmann durchgeführt werden! Der folgende Anschlussplan (Bild 1) und die jeweils gültigen Sicherheitsbestimmungen sind zu beachten. In der Elektroanlage ist bauseits ein Fehlerstrom-Schutzschalter mit
IFN=30mA zu installieren. Alle relevanten Komponenten sind in den Potenzialausgleich einzubeziehen
Anschlussplan
Technische Daten
| Betriebsspannung |
230V/50Hz |
| Schutzart |
IP 40 |
| Gehäusemaße |
140 mm x 125 mm x 80 mm |
| Leistungsaufnahme der Steuerung |
ca. 1,5VA |
| Schaltleistung |
max. 0,1 kW (AC3) |
