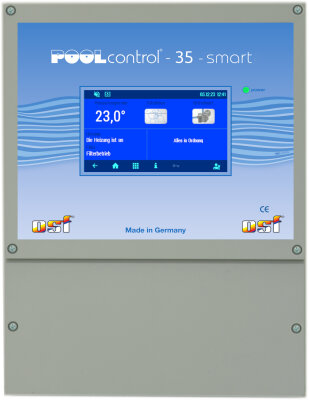

PC-35-smart
Die konfigurierbare Schwimmbadsteuerung PC-35-smart eignet sich für die Steuerung von Filterpumpe mit Drehzahlregelung sowie für ungeregelte 230V-Pumpen.
Der eingebaute Web-Server mit LAN Anschluss ermöglicht den Anschluss an das Internet, an die Gebäudeleittechnik und an ein Computernetzwerk. Im Störungsfall sendet er eigenständig E-Mails.
In Kombination mit unserer Plus-Serie wird die Aktivierung von Attraktionen, Farbenspielen und weiteren Funktionen ermöglicht.
Verbunden durch einen Netzwerkcluster ermöglichen die Geräte eine situationsabhängige Steuerung, beispielsweise das Einschalten von Attraktionen im Partymodus und das Ausschalten im Eco-Modus, sowie die Blockierung ihres Betriebs bei geschlossener Poolabdeckung.
Die eingebaute Niveauregelung ist für Skimmerbecken verwendbar. Sie beinhaltet auch eine Zeitüberwachung mit Zwangsausschaltung des Magnetventils.
Durch den Anschluss unseres Solar-Temperaturfühlers wird automatisch die Solarregelung aktiviert.
Das Steuergerät verfügt sowohl über potentialfreie, als auch 230V Anschluss-klemmen für Dosiertechnik und Heizung. Durch den Anschluss unseres Luft-Temperaturfühlers kann die Frostschutzfunktion aktiviert werden.
Ein elektronischer Motorschutz und eine Anschlussmöglichkeit für unsere Niveau -regulierung NR-12-TRS-2 oder TRS-3 sowie Rückspülsteuerung EUROTRONIK-10 sind vorhanden. Weiterhin kann das Rückspülen auch mit Stangenventilen durchgeführt werden.
Art.-Nr.: 310.000.0590
Technische Daten
- Abmessungen: 220mm x 285mm x 85mm
- Betriebsspannung: 1/N/PE 230V 50Hz
- Leistungsaufnahme der Steuerung: ca. 5VA (modusabhängig)
- Schaltleistung: Pumpe: max. 8A / 1,1 kW (AC3) Heizung: max. 3A / 0,4 kW (AC3)
- Dosiertechnik: max. 3A / 0,4 kW (AC3)
- Zusatzausgang: max. 3A / 0,4 kW (AC3)
- Schutzart: IP 40
- Niveau-Sensor: 12V Sicherheitskleinspannung (SELV)
- Umgebungstemperatur: 0-40°C
- Luftfeuchtigkeit: 0-95% nicht kondensierend
- Speicherkarte: Micro SD
- Internetanschluss: LAN
Anschließbare Pumpen 230V-Wechselstrom-Pumpe (Nennstrom bis 8A)
- Speck ECO-Touch-Pro Pumpe
- Speck Badu-90-ECO-VS Pumpe
- Speck Badu-90-ECO-Motion Pumpe
- Pentair IntelliFlo Pumpe
- Pentair SuperFlo Pumpe
- Zodiac FloPro VS Pumpe
- UWE PMM Pumpe
Funktion:
Die -Steuerung PC-35-smart ermöglicht das zeitabhängige Ein- und Ausschalten einer Filterpumpe nach einem frei programmierbaren Tages- oder Wochenprogramm. Als Filterpumpe kann eine 230V Wechselstrompumpe oder eine drehzahlgeregelte Pumpe (siehe Anschlusspläne) verwendet werden. Eine Wechselstrom-Filterpumpe ohne Drehzahlregelung wird durch einen elektronischen Motorschutz (Strombereich bis 8A einstellbar) vor Überlastung geschützt. Das Rückspülen kann mit einem 6-Wege-Ventil und montierter EUROTRONIK-10 oder mit Stangenventilen manuell, zeitabhängig oder druckabhängig durchgeführt werden. Die integrierte Niveauregelung ist für Skimmerbecken geeignet. Für Becken mit Überlaufrinne besteht die Möglichkeit, eine externe Niveauregelung NR-12-TRS-2 oder NR-12-TRS-3 anzuschliessen. Während der Laufzeit der Filterpumpe wird die Heizung des Schwimmbeckens durch die elektronische Temperaturregelung angesteuert. Während der Filterpausen wird die Heizung automatisch durch die interne Verriegelung abgeschaltet. Auf dem Touch-Display kann die gewünschte Temperatur des Schwimmbadwassers gewählt, oder die Heizung ausgeschaltet werden. Für den Anschluss der Heizung stehen sowohl ein spannungsführender Kontakt (Klemme U2) als auch ein potentialfreier Kontakt (Klemmen 26+27) zur Verfügung. Für den Betrieb mit Solar-Absorbern, die direkt vom Schwimmbadwasser durchströmt werden, sind Anschlussklemmen für einen -Solar-Stellantrieb vorhanden. Für andere Solarkollektoren ist dieses Steuergerät nicht vorgesehen. Die Absorbertemperatur darf am Temperaturfühler 80°C nicht überschreiten. Anschlussklemmen für Niveausensoren (wahlweise mechanischer Mini-Schwimmerschalter oder kapazitiver Skimmerfühler SK-1) erlauben eine komfortable, automatische Regelung des Wasserstandes im Schwimmbecken. Weitere Anschlussklemmen ermöglichen den Anschluss eines Durchflusswächters oder Druckschalters und eines Wicklungsschutzkontaktes. Die Filterpumpe wird dabei zusätzlich vor Schäden geschützt, die durch Betrieb der Filteranlage ohne Wasser entstehen könnten. Weitere Klemmenanschlüsse ermöglichen den Anschluss von Zusatzgeräten. Die Klemme U3 (Dosiertechnik) führt nur während der Filterzeiten 230V, außerhalb der Filterzeiten ist sie spannungsfrei. Die Klemmen 15+16 (Dosiertechnik) sind potentialfrei und können somit individuell genutzt werden. Während der Filterzeiten wird der Relaiskontakt zwischen den Klemmen 15 und 16 geschlossen, außerhalb der Filterzeiten ist dieser Relaiskontakt geöffnet. Dieser Kontakt kann mit einer Spannung bis maximal 230V und einer Leistung bis maximal 400W (cos =0,6) belastet werden. Die Klemmen 17+18 sind potentialfrei und können für Störmeldung genutzt werden.
