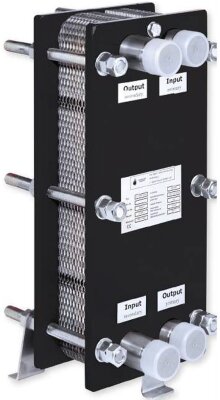

PLATTENWÄRMETAUSCHER GESCHRAUBT
bei Niedertemperatur 55°C Vorlauf
Diese Plattenwärmetauscher sind zur Erwärmung von Badewasser durch Warmwasser bestimmt.
Dank der großen Austauschfläche sind sie hervorragend für Nieder -Temperatur - Heizsysteme wie z. B. Solaranlagen, geothermische Anlagen, Wärmepumpen und ähnliche alternative und innovative Heizsysteme geeignet.
- Einbaurichtung: horizontal und vertikal
Hinweis zur Korrosionsvorbeugung:
Es dürfen folgende Wasserwerte nicht überschritten werden:
Edelstahl V4A: Chlorid Gehalt: max. 500 mg/l
Freies Chlor: max. 1 mg/l pH: max. 6,8 - 7,8
Titan: Chlorid Gehalt: max. 3000 mg/l Freies Chlor: unbegrenzt
pH: max. 6,8 - 7,8
Salz: max. 3,5 %
*Werden diese Grenzwerte nicht berücksichtigt, kann es zu einer Zerstörung des Wärmetauschers durch Korrosion führen.
Und Achtung: Entkeimungsgeräte sind grundsätzlich nach dem Wärmetauscher zu installieren, und zwar so, dass auch während der Zeit des Stillstandes keine Chemikalien oder Gase in den Wärmetauscher gelangen können.
|
Technische Informationen
|
32 kW
|
55 kW
|
75 kW
|
100 kW
|
120 kW
|
| Werkstoff Platten |
Titan |
Titan |
Titan |
Titan |
Titan |
|
Material Gewindestangen
|
V2A/AISI 304
|
V2A/AISI 304
|
V2A/AISI 304
|
V2A/AISI 304
|
V2A/AISI 304
|
|
Wärmeleistung
|
32 kW
|
55 kW
|
75 kW
|
100 kW
|
120 kW
|
|
Primär ein/aus
|
55/37,5 °C
|
55/36,5 °C
|
55/34,5 °C
|
55/35,5°C
|
55/34°C
|
|
Sekundär ein/aus
|
20/37,2 °C
|
20/37,6 °C
|
20/36 °C
|
20/38,8 °C
|
20/37,5 °C
|
|
Wärmeleistung
|
23 kW
|
40 kW
|
54 kW
|
70 kW
|
84 kW
|
|
Primär ein/aus
|
45/32,5 °C
|
45/31,6 °C
|
45/30,3 °C
|
45/31,5°C
|
45/30,4°C
|
|
Sekundär ein/aus
|
20/32,5 °C
|
20/33 °C
|
20/31,5 °C
|
20/33,2 °C
|
20/32 °C
|
|
Durchflussmenge primär
|
1,6 m3/h
|
2,6 m3/h
|
3,2 m3/h
|
4,5 m³/h
|
5 m³/h
|
|
Durchflussmenge sekundär
|
1,6 m3/h
|
2,7 m3/h
|
4 m3/h
|
4,6 m³/h
|
6 m³/h
|
|
Druckverlust primär
|
0,17 bar
|
0,2 bar
|
0,14 bar
|
0,21 bar
|
0,19 bar
|
|
Druckverlust sekundär
|
0,18 bar
|
0,23 bar
|
0,28 bar
|
0,23 bar
|
0,28 bar
|
|
Berechnungsgrundlage sekundär
|
20 °C
|
20 °C
|
20 °C
|
20°C
|
20°C
|
|
Installation Schwimmbad
|
Bypass
|
Bypass
|
Bypass
|
Bypass
|
Bypass
|
|
Anzahl Platten
|
9
|
13
|
17
|
21
|
25
|
|
Fläche
|
0,29 m2
|
0,45 m2
|
0,62 m2
|
0,78 m²
|
0,94 m²
|
|
max. Betriebstemperatur
|
90 °C
|
90 °C
|
90 °C
|
90°C
|
90°C
|
|
max. Betriebsdruck
|
10 bar
|
10 bar
|
10 bar
|
10 bar
|
10 bar
|
|
Leergewicht
|
24 kg
|
|
25 kg
|
|
26 kg
|
|
27 kg
|
|
29 kg
|
|

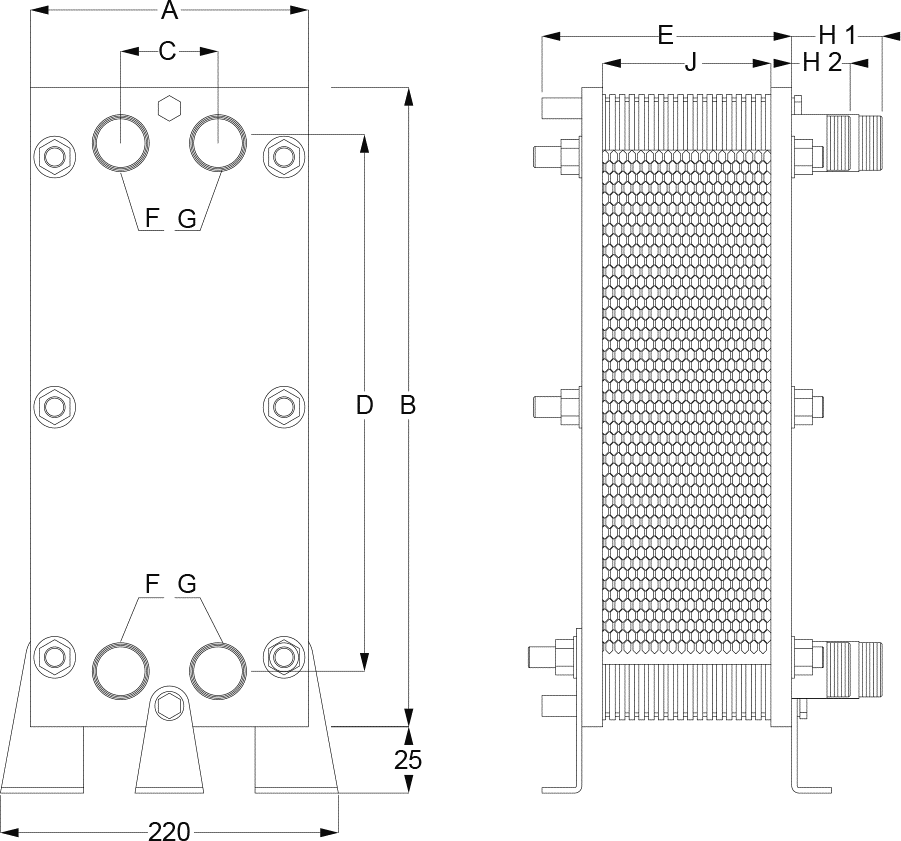

Gestelldistanz innen
|
26,5 mm
|
38 mm
|
49,5 mm
|
61 mm
|
72,5 mm
|
|
Gestellmaterial
|
Baustahl S235JR, lackiert in schwarz
|
Baustahl S235JR, lackiert in schwarz
|
Baustahl S235JR, lackiert in schwarz
|
Baustahl S235JR, lackiert in schwarz
|
Baustahl S235JR, lackiert in schwarz
|
|
Dichtungen verklebt NBRHT
|
max. 150 °C
|
max. 150 °C
|
max. 150 °C
|
max. 150°C
|
max. 150°C
|
