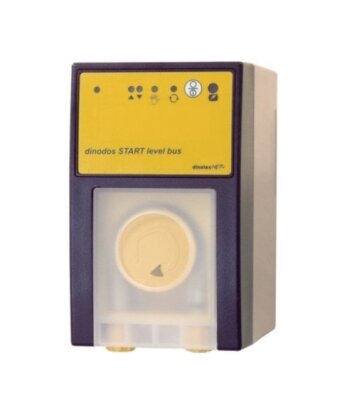

Dinotec START LEVEL BUS Schlauchdosierpumpe
Produktbeschreibung
Die Dinotec START LEVEL BUS ist eine busgesteuerte Schrittmotor-Schlauchdosierpumpe zur exakten und unterbrechungsfreien Dosierung von Wasserpflegemitteln und anderen flüssigen Medien in der Wasseraufbereitung. Sie eignet sich auch für den Einsatz bei hohen Temperaturen und ausgasenden Medien.
Der Antrieb erfolgt über einen Schrittmotor mit stufenloser digitaler Drehzahlregelung. Die Durchflussmenge ist über den Bus regulier- und begrenzbar. Eine integrierte hydropneumatische Füllstandsmessung ermöglicht die exakte Anzeige des Füllstandes sowie die einfache Parametrierung von maximaler Füllhöhe, Warn- und Alarmschwellen in dinotecNET+ Anwendungen.
Ansteuerung und Bedienung
Die Pumpe wird über das dinotec-Buskabel mit 24 V Energie versorgt und an die dinotecNET+ Systemsteuerung angeschlossen. Betriebszustände werden über Leuchtdioden signalisiert. Eine frontseitige Handbedienebene ermöglicht den autarken Betrieb der Pumpe, wenn kein Bus anliegt.
Die Pumpe ist für Dauerbetrieb geeignet und verfügt über eine thermische Schutzüberwachung sowie eine automatische Schlauchbrucherkennung bei Leckage am Dosierpumpenschlauch.
Technische Daten
| Technische Daten |
|---|
| Kunststoffgehäuse (B x H x T) |
95 x 151 x 130 mm |
| Versorgungsspannung |
Nominal 24 V (20 - 30 V) über dinotec NET+ Bus |
| Anschluss |
2x Rundstecker M12, 4-polig für dinotecNET+ Busstecker |
| Leistungsaufnahme max. |
Ca. 16 VA |
| Schutzart |
IP 65 |
| Gewicht |
Ca. 1,5 kg |
| Zulässige Umgebungstemperatur |
5 bis +45 °C |
| Antrieb |
Schrittmotor |
| Pumpenschlauch |
Komplett mit Anschlussstücken für Saugleitung 4/6 |
| Leistung max. |
0 - 1200 ml/h (stufenlos einstellbar) bei max. 1,5 bar Gegendruck |
| Drehzahlbereich |
0,01 U/min bis 100 U/min |
| Impulsfrequenzbereich |
0,02 Impulse/sek. - 1 Impuls/sek. |
| Ansaughöhe max. |
1,80 m |
| Maximale Pneumatikschlauchlänge |
3 m |
| Ansteuerung und Bedienung |
Automatisch über dinotec NET+ Bus |
| Schlauchbrucherkennung |
Mittels integrierter Kontakte im Pumpengehäuse |
