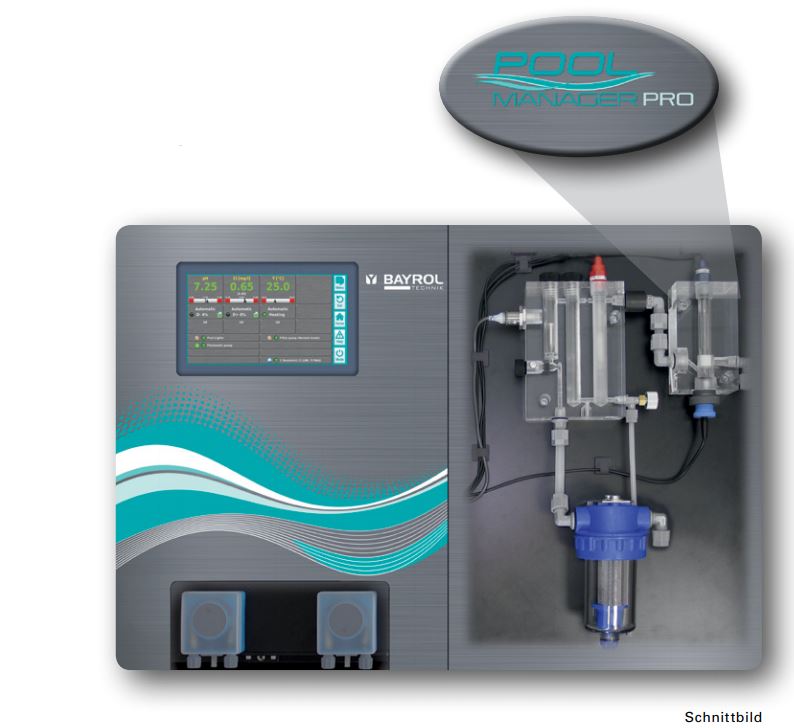

Bayrol PoolManager Pro
Innovative Technik im schicken Design - Made in Germany
Der PoolManager Pro® übernimmt neben der Wasserpflege auch weitere Aufgaben, wie z.B. die Steuerung der Umwälzpumpen, Wasserspielen und Heizungen. Mit dem offenen Konzept haben Sie die Möglichkeit, das System um vielfältige Funktionen rund um den Pool zu erweitern
Vorteile im Überblick
- Pool-Management-System Neben der Wasserpflege ist das System um vielfältige Funktionen, wie z.B. die Steuerung von Umwälzpumpe, Wasserspielen oder Heizung, erweiterbar.
-
Einfache Bedienung Komfortabel und intuitiv - mit fünf Hotkeys und übersichtlichem LED-Display.
-
Fernzugriff auf das System Durch die Anbindung an das Internet wird das Display des PoolManager auf jedem internetfähigen Gerät in Echtzeit dargestellt und kann von jedem Ort aus gesteuert werden. Auch mit dem Smartphone
-
Statistik - Betriebstagebuch Mittels Event-Log und Messwertgraphik lässt sich die Betriebshistorie einfach und vollständig nachverfolgen.
- Der grüne PoolManager Energieeinsparung z.B. durch die Leistungsreduzierung der Umwälzpumpen im Nachtbetrieb oder die aktive Ansteuerung der Solarheizung.
-
Professionelle Chlor-Messmethode Messung von freiem Chlor mit potentiostatischer Chlormesszelle.
-
Einfache Wartung - Die eingesetzte Methode der freien Chlormessung ist wartungsarm, selbstreinigend und dadurch langlebig.
Dosieranlage und Steuerung der Profiklasse
4 Universelle Schaltausgänge
Flexible Steuerung von Wasserattraktionen und anderen Anwendungen:
- Freie Namenswahl
- Frei programmierbare Zeitschaltuhren
- Mögliche Verknüpfung mit anderen Ein- oder Ausgängen
- Mögliche Verknüpfung mit externem Schalter oder Taster
Filter-Pumpe
Flexible Steuerung der Filterpumpe:
- 3 mögliche Betriebsarten für variable Filterpumpen(Sparbetrieb, normaler Filterbetrieb, erhöhte Leistung)
- Frei programmierbare Zeitschaltuhren
- Frei konfigurierbare Blockierung der Dosierung
- Mögliche Verknüpfung mit externen Schaltern
- Ansteuerung über Relais-Schaltausgänge oder
- Stromausgang 0/4-20mA (optional)
Flockmatic-Pumpe
Steuerung der Flockmatic-Pumpe:
- Frei programmierbare Zeitschaltuhren
- Einstellbare Dosierleistung
Heizung
Flexible Steuerung einer Becken-Heizung:
- Mögliche Verknüpfung mit externem Schalter
- Mögliche Kombination mit Solar-Heizung (Solar-Priorität)
- Mögliche Blockierung durch einen Eingang
Solar-Heizung
Flexible Steuerung einer Solar-Heizung:
- Mögliche Verknüpfung mit externem Schalter
- Mögliche Kombination mit Becken-Heizung (Solar-Priorität)
- Mögliche Blockierung durch einen Eingang
Salzelektrolyse
Flexible Steuerung eines geeigneten Salzelektrolyse-Systems:
- Umsetzung der aktuellen Dosierleistung für Chlor in ein
- Ansteuersignal für ein Salzelektrolyse-System
- Ansteuerung über einen Relais-Schaltausgang (Pulsweite) oder Stromausgang 0/4-20mA (optional)
Eco-Betrieb
Der PoolManager® bietet verschiedene Möglichkeiten, um aktiv zum Umweltschutz beizutragen. Flexible Steuerung einer Umschaltung zwischen Normalbetrieb und Eco-Betrieb (z.B. Umwälzung über die Überlaufrinne im Normalbetrieb bzw. den Bodenablauf im Eco-Betrieb): Er spart z. B. Energie, indem er im Nachtbetrieb die Leistung der Umwälzpumpen reduziert, die Solarheizung aktiv ansteuert oder die stromsparende „power down“ Funktion nutzt. Außerdem ist er größtenteils aus recyclebarem Material gefertig
- Frei programmierbare Zeitschaltuhren
- Ansteuerung über Relais-Schaltausgänge
- Mögliche Verknüpfung mit externem Schalter oder Taster
Jederzeit kristallklares Wasser genießen PoolManager von Bayrol®
Bequeme Wasserpflege - Der PoolManager® übernimmt alle seine Aufgaben zuverlässig und genau. Dank hochsensibler Technik überwacht er alle Wasserwerte und stellt automatisch sicher.
Einfache Bedienung - Das Menü des PoolManager® ist klar gegliedert und macht die Bedienung damit einfach und intuitiv. Ein hochauflösendes Touchdisplay bietet bequemen Zugriff auf alle Einstellungen und Funktionen des PoolManager®. Über die Hotkeys sind die wichtigsten Menü-Punkte jederzeit aufrufbar.
Zugriff von unterwegs - Durch die Anbindung des PoolManager® an das Internet können die Wasserwerte jederzeit auch von unterwegs geregelt werden. Außerdem kann man im Alarmfall per E-Mail von ihm benachrichtigt werden.
Pflegemethode nach Wahl - Je nachdem, welche Pflegevariante Sie bevorzugen, gibt es den PoolManager® in drei verschiedenen Pflegeversionen: Chlor, Sauerstoff und Brom. So ist für jeden Pool die richtige Ausführung dabei. Nachträglich besteht auch die Möglichkeit, auf die anderen Versionen umzurüsten.
Ausstattung des Bayrol Poolmanager
- Automatische Wasseraufbereitung pH-Wert, Chlorgehalt
- inkl. 2 Schlauchpumpen und Sauglanzen
- inkl. Vorfilter
- aufrüstbar auf zweiseitige pH-Regulierung
- aufrüstbar auf Flockmitteldosierung
Einfache Bedienung
Die Menüstruktur des PoolManager® ist übersichtlich gegliedert und macht damit die Bedienung damit einfach und intuitiv. Fünf Hotkeys unterstützen die schnelle Navigation. Von dem hochauflösenden TFT-Display können Sie alle Informationen klar ablesen.
Auf eine übersichtliche, einfache und intuitive Bedienung wurde bei der Entwicklung des PoolManager® höchster Wert gelegt. Das Bildschirm-Design präsentiert sich modern und attraktiv. Dazu kommt noch die Smartphone + Netzwerk Lösung on Top!
Die folgende Übersicht gibt einen Überblick über die wesentlichen Eigenschaften und Konzepte der grafischen Benutzeroberfläche.
Display
- Großes und hochauflösendes 7” (18 cm) Farb-TFT Grafik-Display
- Attraktives 16:10 Wide-Format
- Wide VGA Auflösung (800x480)
- 65536 Farben
- Energiesparendes LED Backlight
Icon-Menü
Standard-Menü
Hotkeys
- 5 Hotkeys für die Menü-Navigation und für wichtige und regelmäßig benötigte Grundfunktionen (z.B. Hilfe-Funktion)
Messwert-Grafik
Mode-Menü
Zahlreiche Menü-Sprachen verfügbar
Individualisierung
- Wählbarer Menü-Style
- Wählbares Hintergrundbild
- Wählbarer Button-Style
Fernzugriff auf das System
Durch die Anbindung an das Internet oder ein lokales Netzwerk wird das Display des PoolManager® auf jedem internetfähigen Gerät in Echtzeit dargestellt. Damit können Sie alle Funktionen des Pools zu jeder Zeit und von jedem Ort steuern, z.B. als Fernbedienung in der Schwimmhalle.
Die grafische Benutzeroberfläche des PoolManager® basiert vollständig auf den neuesten Web-Standard-Technologien.

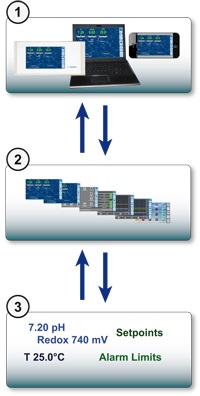

1 Webbrowser
Die Benutzeroberfläche wird durch einen Webbrowser dargestellt. Einerseits läuft ein Webbrowser lokal auf dem PoolManager® selbst, andererseits können gleichzeitig weitere Webbrowser von unterschiedlichsten Geräten im lokalen Netzwerk oder im Internet auf den PoolManager® zugreifen.
2 Webserver
Der Webserver liefert die angefragten Menü-Seiten an alle verbundenen Webbrowser.
3 Datenserver
Der Datenserver verwaltet und speichert alle Daten (Messwerte, Systemzustände, Einstell-Parameter) des PoolManager®, und stellt sie dem Webserver zur Verfügung.
Die Bedienoberfläche des PoolManagerPro® erlaubt einen vollständigen und komplett transparenten Fernzugriff aus einem lokalen Netzwerk (TCP/IP, Ethernet) oder aus dem Internet. Transparenter Fernzugriff bedeutet, dass die Benutzeroberfläche exakt so aussieht wie am PoolManager® selbst, und auch identisch bedient wird. Gewisse Einschränkungen im Fernzugriff sind lediglich aus Sicherheitsgründen erforderlich.
Der Fernzugriff kann mit jedem mobilen oder stationären Gerät oder System erfolgen, das über Netzwerk oder Internet mit dem PoolManager®verbunden ist, und auf dem ein moderner Standard-Webbrowser läuft. Diese Voraussetzung ist bei immer mehr modernen Systemen von vornherein gegeben
Verfügbare Geräte |
|
Alle Arten |
Desktop PCs, Notebooks, Home-Mediacenter-PCs, Smartphones, Tablets |
Betriebssysteme |
Windows, Apple, Android |
Direkte Hilfe
Bei Bedarf steht Ihnen jederzeit der Hilfe-Hotkey zur Verfügung. Durch Drücken dieser Hotkey-Taste wird sofort ein themenbezogener Hilfetext angezeigt, egal in welchem Menüpunkt Sie sich befinden. Somit kann der PoolManager® vollständig bedient werden, auch wenn das Handbuch einmal nicht greifbar ist.
Einfache Erstinbetriebnahme
Dieser Menüpunkt zeigt Ihnen Schritt für Schritt, wie der PoolManager® nach der Montage richtig eingestellt wird. Sie müssen nur einige wenige Parameter eingeben, den Rest erledigt das Gerät selbst. Damit ist der PoolManager® von Anfang an speziell auf Ihren Pool abgestimmt.
Sichere Wasserpflege
Der PoolManager® übernimmt alle Aufgaben zuverlässig und präzise. Bei Abweichungen über die Grenzwerte hinaus wird die Alarmfunktion des PoolManager® aktiv. Über die Displayanzeige und ein akustisches Signal weist er auf Auffälligkeiten hin. Außerdem kann er im Alarmfall eine E-Mail verschicken.
- Obere und untere Messwert-Alarme
- Durchfluss-(Flow-)Überwachung
- Niveau-Warnungen und Niveau-Alarme (Kanister-Füllstand)
- Dosierüberwachung (Überwachung der Annäherung an den Sollwert)
- Batterie-Alarm (Puffer-Batterie für die Echtzeit-Uhr)
- Einschaltverzögerung nach dem Einschalten des PoolManager® oder nach dem Wiedereinschalten der Umwälzung
- Automatische Blockierung der Dosierung in kritischen Alarmzuständen und während der Einschaltverzögerung
- Alarm-Signalisierung durch Display-Anzeige
- Akustischen Alarmgeber (deaktivierbar)
- Alarm-Relais
- Kontinuierliche Überwachung des korrekten Programmablaufs und automatisches Zurücksetzen im Fehlerfall.

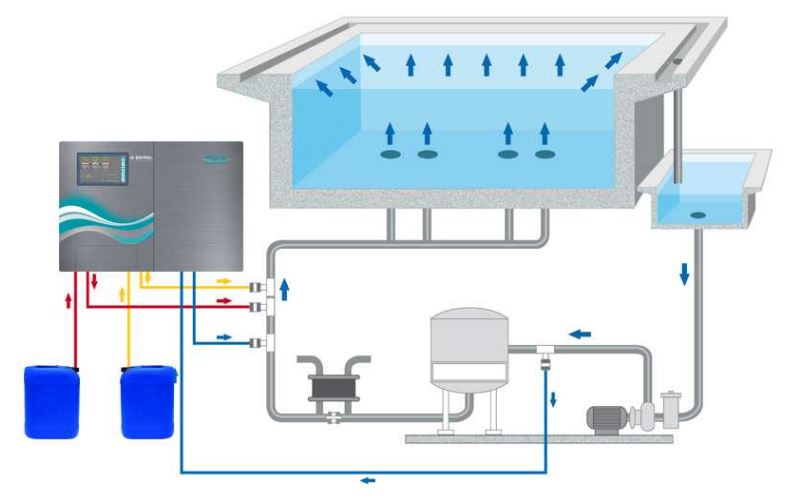

Anschluss-Schema
So wird der Poolmanager installiert.
Bei der Pflegevariante mit Brom wird zusätzlich eine optionale Dosierschleuse (Brominator) benötigt um die Tabletten vorzulösen)
Technische Daten des Bayrol Poolmanager im Detail
Technische Daten |
|
Messbereich pH: |
0 - 10 (temperaturkompensiert) |
Messbereich Redox |
0 - 1000 mV |
Messbereich Freies Chlor |
0,01 - 10 mg/l (nur PoolManager PRO) |
Messbereich Temperatur |
0 - 75 °C (2-fach) |
Messtoleranz (pH, Redox und Cl) |
max. +/- 2% von Messbereichs-Endewert |
Temperatur |
max. +/- 0,5°C |
Messeingang pH, Redox |
BNC |
Messeingang Chlor, Temperatur |
Klemme |
Regelung |
4 x universelle Schaltausgänge (weitere Schalt- ausgänge über optionale Zusatzbox). |
Überwachungsfunktion |
Durchfluss Messwasserkreis, Druckschalter (optional), Niveau Gebinde pH, Niveau Gebinde Desinfektion |
Erweiterung |
3 Steckplätze für optionale Module |
Signalstromausgänge |
Bis zu 8 x 0/4 - 20 mA (optional) |
Alarmrelais |
Max. 4A (230V oder potentialfrei) |
Schnittstellen |
LAN (RJ45), USB, RS-485 (optional) |
Kommunikation |
Embedded Web-Server |
Elektrischer Anschluss |
100 - 240 V, 50/60 Hz |
Umgebungstemperatur |
0 °C - 50 °C |
Schutzart Controller |
IP 65 |
Schutzart Pumpengehäuse |
IP 65 |
Maße |
715 x 495 x 125 mm (BxHxT) |
