Aktion OKU-Absorber schwarz mit beidseitig integriertem Sammelrohr 1002

Aktion OKU-Absorber schwarz mit beidseitig integriertem Sammelrohr 1002

Artikelnummer: 19J01002

Sammelrohr Ø 40 mm,; Abmessung 1360 mm x 820 mm

99,90 €

89,20 € pro 1 m²

inkl. 19% USt. , zzgl.

Auswahl Steuerzone / Lieferland

sofort verfügbar
Lieferzeit: 1 - 3 Werktage (innerhalb Deutschlands)

Stück

KREDITKARTE
ÜBERWEISUNG
easyCredit

Jahrzehntelange Erfahrung
Über 13.000 Markenartikel
Hervorragende Verarbeitung
2% Rabatt bei Vorkasse Überweisung

Beschreibung
Bewertungen

OKU Solarabsorber für Schwimmbad-Solarheizungen

Der OKU-Absorber mit beidseitigem Sammelrohr 40 mm ist ein robuster Solarabsorber zur Erwärmung von Schwimmbadwasser im direkten Kreislauf. Mit einer Abmessung von 1360 x 820 mm eignet er sich für den Aufbau effizienter Pool-Solarheizungen im privaten und gewerblichen Schwimmbadbereich.

Das Schwimmbadwasser wird direkt durch den Absorber gepumpt und durch Sonnenenergie erwärmt. Häufig ist der Betrieb mit der vorhandenen Filterpumpe möglich, sofern Förderhöhe, Durchflussmenge und Anlagenaufbau passend ausgelegt sind.

OKU Solarabsorber 1360 x 820 mm mit beidseitigem 40-mm-Sammelrohr, vollflächiger Durchströmung, geringem Druckverlust und direktem Schwimmbadwasser-Kreislauf.

Direkt durchströmter Poolabsorber mit geringem Druckverlust

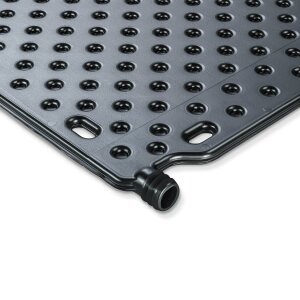

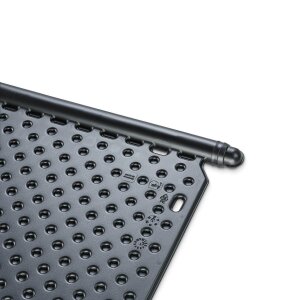

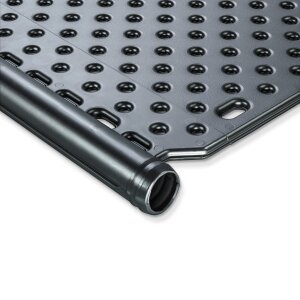

Der OKU-Absorber ist in einem Stück gegossen und homogen schwarz eingefärbt. Die vollflächige Durchströmung unterstützt eine effiziente Wärmeaufnahme und eine gleichmäßige Verteilung des Poolwassers im Absorberfeld.

Durch den geringen Druckverlust von ca. 0,003 bar bei 200 l/h/m² lässt sich der Solarabsorber in vielen Installationen energiesparend betreiben. Die Ausführung ist korrosionsfrei, schwimmbadwasserfest, frostsicher und begehbar.

Direkte Durchströmung mit Schwimmbadwasser
Vollflächig durchströmt für effiziente Wärmeaufnahme
Korrosionsfrei und schwimmbadwasserfest
Frostsicher und begehbar
Leerlauffest und temperaturbeständig

Technische Daten des OKU Absorbers

Produktart	Solarabsorber / Schwimmbad-Solarheizung
Ausführung	Mit Sammelrohr beidseitig
Sammelrohr	40 mm
Abmessung	1360 x 820 mm
Druckverlust	Ca. 0,003 bar bei 200 l/h/m²
Empfohlene Durchflussmenge	150–250 l/m²/h
Gewicht	Ca. 6 kg/m²
Wasserinhalt	6 l/m²
Prüfdruck	4,5 bar bei NT
Betriebsdruck	Bis 1,2 bar bei 40 °C
Wirkungsgrad	Bis ca. 85 %
Leistung	Bis 0,85 kWh/m²
Ø Rechenwert	0,5–0,6 kWh/m²
Temperaturbeständigkeit	-50 °C bis +115 °C
Eigenschaften	Leerlauffest, frostsicher, begehbar, korrosionsfrei, schwimmbadwasserfest

Die technische Auslegung sollte immer anhand von Beckenoberfläche, Montageort, Förderhöhe und gewünschter Temperaturerhöhung erfolgen.

Montage und Anschlussvarianten

OKU-Schwimmbad-Solarheizungen können in verschiedenen Anlagenkonzepten eingebunden werden. Die Auswahl der passenden Anschlussvariante hängt von Förderhöhe, vorhandener Filtertechnik, Zugänglichkeit der Verrohrung und gewünschter Regelung ab.

Variante	Beschreibung	Typischer Einsatz
Filterpumpe mit Drei-Wege-Motorkugelhahn	Der Filterstrom wird über einen Drei-Wege-Motorkugelhahn und eine Differenztemperaturregelung durch die Absorber geleitet.	Wenn die Absorber nicht höher als ca. 6 m über der Wasserfläche montiert sind.

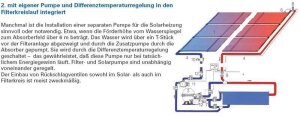

Eigene Solarpumpe im Filterkreislauf	Das Wasser wird vor der Filteranlage abgezweigt und mit einer separaten Pumpe durch die Absorber geführt.	Sinnvoll bei größeren Förderhöhen oder wenn die vorhandene Filterpumpe nicht ausreicht.

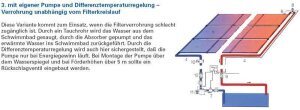

Eigene Solarpumpe unabhängig vom Filterkreislauf	Das Wasser wird über ein Tauchrohr aus dem Becken angesaugt, durch die Absorber gepumpt und zurückgeführt.	Geeignet, wenn die vorhandene Filterverrohrung schlecht zugänglich ist.

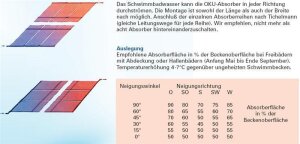

Das Schwimmbadwasser kann den OKU-Absorber in jeder Richtung durchströmen. Die Montage ist längs oder quer möglich.

Planung des Absorberfeldes

Die einzelnen Absorberreihen sollten nach dem Tichelmann-Prinzip angeschlossen werden, damit gleiche Leitungswege für jede Reihe entstehen. Für eine gleichmäßige Durchströmung wird empfohlen, nicht mehr als acht Absorber hintereinanderzuschalten.

Die optimale Absorberfläche hängt von Beckenoberfläche, Abdeckung, Ausrichtung, Neigungswinkel und regionalen Sonnenscheinstunden ab. Bei fehlender Poolabdeckung sollte die Absorberfläche um etwa 50 % größer gewählt werden.

Empfohlene Absorberfläche nach Neigungswinkel

Die folgenden Werte zeigen empfohlene Absorberflächen in Prozent der Beckenoberfläche für Freibäder mit Abdeckung oder Hallenbäder im Zeitraum Anfang Mai bis Ende September. Die erwartete Temperaturerhöhung liegt bei ca. 4–7 °C gegenüber ungeheizten Schwimmbecken.

Neigungswinkel	Ost	Südost	Süd	Südwest	West
90°	90 %	80 %	70 %	75 %	85 %
60°	80 %	65 %	55 %	60 %	70 %
45°	70 %	60 %	50 %	55 %	65 %
30°	60 %	55 %	45 %	50 %	55 %
15°	55 %	50 %	50 %	50 %	55 %
0°	50 %	50 %	50 %	50 %	50 %

Regionale Sonnenscheinstunden können mit Zu- oder Abschlägen von bis zu 20 % der Absorberfläche berücksichtigt werden.

Pumpenleistung und Durchflussmenge

Für OKU-Solarabsorber wird eine Durchflussmenge von 150 bis 250 l/m² Absorberfläche pro Stunde empfohlen. Als praxisnaher Rechenwert kann die erforderliche Fördermenge über die Formel Absorberfläche x 200 l/h ermittelt werden.

Die notwendige Förderhöhe ergibt sich aus der Höhendifferenz vom Wasserspiegel zum Absorberfeld zuzüglich ca. 5 m Zuschlag. Daraus lässt sich die passende Pumpentype für den Solarkreis beziehungsweise die vorhandene Filterpumpe ableiten.

Empfohlener Rechenwert: Absorberfläche in m² x 200 l/h = erforderliche Fördermenge der Pumpe.

Inhalt:	1,12 m²
