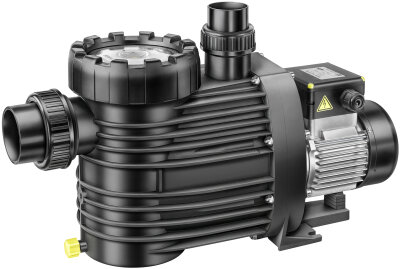

BADU Top S II/12 – selbstansaugende Schwimmbadpumpe 230 V
Die BADU Top S II/12 ist eine selbstansaugende Umwälzpumpe von SPECK Pumpen für die
Schwimmbadwasser-Umwälzung in Filteranlagen. Sie fördert ca. 12 m³/h bei 8 m
Förderhöhe und erreicht eine maximale Förderhöhe von 15,5 m.
Der Anschluss erfolgt saugseitig mit 63 mm und druckseitig mit 50 mm.
Die Aufstellung ist bis 3 m über und bis 3 m unter Wasserniveau möglich.
Highlights
- Selbstansaugend – Aufstellung bis 3 m über Wasserniveau möglich
- Fördermenge ca. 12 m³/h, maximale Förderhöhe 15,5 m
- Leistungsaufnahme P1 0,69 kW, Abgabeleistung P2 0,45 kW
- Wassertemperatur bis 40 °C (60 °C) zulässig
- Motorschutzart IP X5, Wärmeklasse F
Einsatzgebiet
Schwimmbadwasser-Umwälzung in Filteranlagen. Die Aufstellung ist bis 3 m über
Wasserniveau (Saugbetrieb) und bis 3 m unter Wasserniveau (Zulaufbetrieb) möglich.
Ausführung
- Selbstansaugende Bauart
- Sauganschluss 63 mm, Druckanschluss 50 mm
- Empfohlene Rohrleitung bis 5 m: Saugseite 50 mm, Druckseite 50 mm
- Maximaler Gehäuseinnendruck / Systemdruck 2,5 bar
Motor und elektrischer Anschluss
- Wechselstrommotor 1~ 220-240 V, 50 Hz
- Wicklungsschutzkontakt (WSK) im Motor integriert
- Drehzahl 2840 min-1
- Schutzart IP X5, Wärmeklasse F
- Ausgelegt für Dauerbetrieb nach DIN IEC 60038 / DIN EN 60034
Der integrierte Wicklungsschutzkontakt schaltet den Motor bei Übertemperatur ab. Die Pumpe ist für Dauerbetrieb bei 220-240 V ± 5 % ausgelegt.
Technische Daten
| Typ |
BADU Top S II/12 |
| Spannung |
1~ 220-240 V ± 5 %, 50 Hz |
| Leistungsaufnahme P1 |
0,69 kW |
| Abgegebene Leistung P2 |
0,45 kW |
| Nennstrom |
3,20 A |
| Nennförderstrom |
ca. 12 m³/h (Kennlinienwert bei ca. 8 m Förderhöhe) |
| Maximale Förderhöhe |
15,5 m |
| Maximale Saughöhe |
3 m |
| Maximale Höhe bei Zulaufbetrieb |
3 m |
| Sauganschluss |
63 mm |
| Druckanschluss |
50 mm |
| Empf. Rohrdurchmesser bis 5 m |
Saugleitung 50 mm / Druckleitung 50 mm |
| Drehzahl |
2840 min-1
|
| Schalldruckpegel (1 m) |
57,7 dB(A) nach DIN 45635 |
| Schallleistung |
66 dB(A) |
| Schutzart Motor |
IP X5 |
| Wärmeklasse |
F |
| Wassertemperatur |
40 °C (60 °C) |
| Max. Gehäuseinnendruck / Systemdruck |
2,5 bar |
| Gewicht |
10,3 kg |
| Maximale Baulänge |
522 mm |
Angabe Wassertemperatur 40 °C (60 °C): 40 °C gilt als maximale
Wassertemperatur im Sinne des GS-Zeichens. Die Pumpe ist konstruktiv für eine maximale
Wassertemperatur von 60 °C ausgelegt.
Normen und Prüfzeichen
- CE- und UKCA-Kennzeichnung, GS-Zeichen
- EN 60335-1 und EN 60335-2-41 (Sicherheit elektrischer Geräte / Pumpen)
- EN 61800-3 (EMV) und EN ISO 12100 (Maschinensicherheit)
- EG-Maschinenrichtlinie 2006/42/EG, EMV-Richtlinie 2014/30/EU
- RoHS 2011/65/EG, WEEE 2012/19/EG, Ökodesign 2009/125/EG
