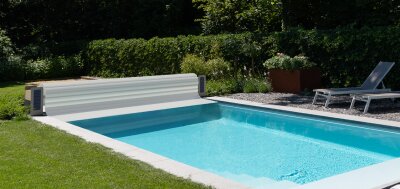

AquaTop Top One – Premium-Oberflurabdeckung für Pools 6 × 3 m
Der AquaTop Top One Rollladen ist ein hochwertiges Oberflursystem, das speziell für
langlebige, sichere und energieeffiziente Poolabdeckungen entwickelt wurde. Die robuste
Oberflurstütze, die massive Wickelwelle und die geschweißten Endkappen der Lamellen sorgen für
eine zuverlässige Funktion über viele Jahre.
Der integrierte 24 Vdc Rohrmotor (140 Nm) ermöglicht eine komfortable Bedienung per Schlüsselschalter oder Fernbedienung.
Die Ausführung eignet sich für Beton- und Folienbecken und wird mit einer eleganten Polywood-Verkleidung in Eiche geliefert.
Die Explosionszeichnung zeigt den modularen Aufbau der Top One Oberflureinheit.
Systemaufbau & Eigenschaften
- Oberflurstütze Top One – Farbe Weiß
- Polywood-Abdeckung in Eiche
- Massive Aluminiumstützen (pulverbeschichtet) und anodisierte Wickelwelle
- Geschweißte Endkappen für maximale Dichtigkeit
- Rolladendurchmesser: 405 mm
- Wellendurchmesser: 181 mm
- Geeignet für Becken mit scharfkantigen Ecken (Radius < 300 mm)
Maße & Einbaubereiche
- A = 500 mm
- B = 396 mm
- D = 220 mm
- H = 373 mm
- X = Beckenbreite + 520 mm
- Lamellenbreite inkl. Endkappe: 2.970 mm
- Nischenbreite: 3.100 mm
- Poolbreite: 3.000 mm
- Poollänge: 6.000 mm
- Höhe / Tiefe der Welle: 500 mm
Nicht empfohlen für Becken mit Eckenradius ≥ 300 mm (Installationszeichnung).
Die Installationszeichnung zeigt Achsabstand, Wellenposition und Randsteinfreigabe
Wichtige Installationshinweise
- Oberflächen müssen plan und tragfähig sein (Beton empfohlen)
- Keine hervorstehenden Bauteile in Wellenbereich (z. B. Skimmerblenden)
- Motorkabelposition abhängig von Motorseite – 1,5 m herausstehen lassen
- Elektrische Zuleitung: 2 × 4 mm² im Leerrohr, max. 30 m Distanz
- Speisung 230 V → Steuerkasten → 24 Vdc zum Motor
C (senkrecht zur Aufrollwelle) und DM = (Durchmesser/2) + 30 mm sind zwingend einzuhalten.
Lamellenoptionen
Für die Top One Anlage stehen zwei hochwertige Lamellentypen von T&A zur Auswahl:
Option 1: Origin PVC Weiß (Standard)
- Material: PVC opak
- Farbe: Weiß
- Abmessungen: 60 × 14 mm
- Gewicht: 4,4 kg/m²
- Keine sichtbare Kondensation (opak)
- Temperaturbereich: –10 bis +60 °C
- Sehr guter Auftrieb & Wärmeisolierung (u = 4,54 W/m²K)
- Kosteneffizient & langlebig
Option 2: Quadro PC Titanium Solar (Premium)
- Material: Polycarbonat
- Farbe: Titanium (Solar)
- Abmessungen: 60 × 14 mm
- Gewicht: 3,2 kg/m²
- Anti-Algen-Profil & Anti-Kondensations-Maske
(kaum sichtbare Kondensation)
- SIF-Technologie: Selektiver Infrarotfilter → höhere Heizleistung
- Anti-UV-Schicht für maximale Lebensdauer
- Hagelfestigkeit HW3
- Temperaturbereich: –30 bis +120 °C
Solange die Lamellen nicht auf dem Wasser liegen – besonders Solarlamellen sollten sie vor Sonneneinstrahlung geschützt werden.
Die Filterpumpe muss beim geschlossenen Rollladen laufen, um eine Überhitzung der Solarlamellen zu vermeiden.
Technische Daten AquaTop Top One – 6 × 3 m
| Bauart |
Oberflur |
| Oberflurstütze |
Top One – Weiß |
| Polywood |
Eiche |
| Lamellenbreite |
2.970 mm inkl. geschweißter Endkappen |
| Lamellentyp |
60 mm Breitprofil |
| Lamellenoptionen |
Origin PVC Weiß oder Quadro PC Titanium Solar |
| Poollänge |
6.000 mm |
| Poolbreite |
3.000 mm |
| Nischenbreite |
3.100 mm |
| Höhe / Tiefe Welle |
500 mm |
| Wellendurchmesser |
181 mm |
| Rolladendurchmesser |
405 mm |
| Antrieb |
T&A Rohrmotor 24 Vdc – 140 Nm |
| Kompatible Pooltypen |
Beton, Folie |
| Eckenradius Hinweis |
Nicht empfohlen bei Radius ≥ 300 mm |
