Sandfilteranlage Bilbao 500 mit BADU Prime 11
Diese komplette Sandfilteranlage für den Pool kombiniert den Bilbao 500 Filterkessel
mit der selbstansaugenden BADU Prime 11 Poolpumpe in 400-V-Drehstromausführung und
einem seitlichen AstralPool 6-Wege-Ventil. Der 500 mm große Sandfilter ist für eine
Filterleistung von 10,0 m³/h ausgelegt.
Der zweiteilige Bilbao Filterkessel ermöglicht einen einfachen Zugang zum Filtermedium
und erleichtert dadurch Wartung und Sandwechsel. Die BADU Prime 11 ergänzt die
Pool-Filteranlage um eine robuste, selbstansaugende Filterpumpe mit 0,59 kW
Leistungsaufnahme, 0,45 kW Leistungsabgabe und einer maximalen Förderhöhe von 13,6 m.
Die Sandfilteranlage kombiniert einen 500-mm-Filterkessel mit 10,0 m³/h Filterleistung,
einer selbstansaugenden BADU Prime 11 Drehstrom-Poolpumpe und einem AstralPool
6-Wege-Ventil.
Komponenten der Sandfilteranlage
Bilbao 500 Filterkessel
- 500 mm Filterdurchmesser
- 10,0 m³/h Filterleistung
- zweiteiliger Filterbehälter
- 100 kg Sandfüllmenge
- glasfaserverstärktes Polypropylen
Durch den geteilten Filterkessel lässt sich das Filtermedium besonders gut
erreichen. Dadurch werden Wartung und Sandwechsel deutlich erleichtert.
BADU Prime 11 400 V Poolpumpe
- selbstansaugende Schwimmbadpumpe
- 400/230 V Drehstrom bei 50 Hz
- 0,59 kW Leistungsaufnahme
- 13,6 m maximale Förderhöhe
- Schutzart IP55
Die Pumpenkennlinie der BADU Prime 11 zeigt im dargestellten Bereich
Fördermengen bis etwa 16 m³/h bei geringer Förderhöhe.
AstralPool 6-Wege-Ventil
Das seitlich montierte AstralPool Mehrwegeventil ist mit 1 1/2"-Anschlüssen
auf den Bilbao Filter abgestimmt und ermöglicht sechs Betriebsstellungen.
- Filtern
- Rückspülen
- Nachspülen
- Zirkulieren
- Entleeren
- Geschlossen
Bilbao 500 Sandfilter: Aufbau und Filterleistung
Der Bilbao 500 ist ein zweiteiliger Sandfilter mit einem Filterdurchmesser von
500 mm und einer Filterleistung von 10,0 m³/h. Der Filterbehälter besteht aus
glasfaserverstärktem Polypropylen (PP) und ist in Anthrazit ausgeführt.
Polypropylen ist gegen nahezu alle im Schwimmbad eingesetzten Chemikalien
beständig, ausgenommen Ozon.
Ober- und Unterteil des Filterkessels werden mit einem lackierten
Edelstahl-Spannring miteinander verbunden. Durch den geteilten Aufbau lässt
sich der Kessel für Wartungsarbeiten weit öffnen und das Filtermedium
komfortabel erreichen.
Im Filterbetrieb strömt das Poolwasser durch das Filtermedium. Dabei werden
Schmutz und Schwebstoffe zurückgehalten. Der Filter ist mit Manometer,
manueller Entlüftung und manueller Wasserentleerung ausgestattet.
Kollektoren und Diffusor bestehen aus beständigem PVC beziehungsweise PP.
Für den Bilbao 500 ist eine Sandfüllmenge von 100 kg vorgesehen. Als
Filtermedium wird Quarzsand mit einer Körnung von 0,5 bis 0,7 mm angegeben.

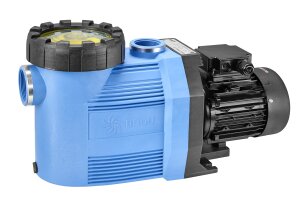

Selbstansaugende BADU Prime 11 400 V Poolpumpe
Die BADU Prime 11 ist eine selbstansaugende Schwimmbadpumpe für den Einsatz
in Pool-Filtrationssystemen. In der hier eingesetzten Drehstromausführung
arbeitet sie mit 3~ Y/Δ 400/230 V bei 50 Hz und besitzt eine Leistungsaufnahme
P₁ von 0,59 kW sowie eine Leistungsabgabe P₂ von 0,45 kW.
Die maximale Förderhöhe beträgt 13,6 m. Aus der Herstellerkennlinie lässt sich
erkennen, dass die Fördermenge abhängig von der jeweiligen Förderhöhe abnimmt.
Im dargestellten Kennlinienbereich erreicht die BADU Prime 11 bei geringer
Förderhöhe Werte von etwa 16 m³/h.
Die Pumpe arbeitet mit einer Drehzahl von 2.840 min⁻¹. Saug- und
Druckanschluss sind jeweils mit 1 1/2" ausgeführt. Für Leitungen bis 5 m
Länge empfiehlt der Hersteller sowohl auf der Saug- als auch auf der
Druckseite einen Rohrdurchmesser von 50 mm. Die maximale Saughöhe beträgt 3 m.
Der Motor besitzt die Schutzart IP55 und die Wärmeklasse F. Der maximale
Gehäuseinnendruck beziehungsweise Systemdruck beträgt 2,5 bar. Die maximale
Wassertemperatur beträgt 40 °C im Sinne des GS-Zeichens; konstruktiv ist die
Pumpe für Wassertemperaturen bis 60 °C ausgelegt.
Funktionen des AstralPool 6-Wege-Ventils
| Ventilstellung |
Funktion |
| Filtern |
Normaler Filterbetrieb über den Sandfilter |
| Rückspülen |
Umkehrung der Fließrichtung zur Reinigung des Filtermediums |
| Nachspülen |
Nach dem Rückspülen wird das Wasser zunächst zum Ablauf geleitet |
| Zirkulieren |
Das Wasser wird ohne Durchströmung des Filterkessels direkt zurück
zum Pool geführt
|
| Entleeren |
Das Poolwasser wird über die Filterpumpe direkt zum Ablauf gefördert |
| Geschlossen |
Der Wasserweg von der Pumpe zum Filter wird geschlossen |
Wichtig: Die Stellung des 6-Wege-Ventils darf nur bei ausgeschalteter
Filterpumpe geändert werden.
Technische Daten der Sandfilteranlage
Bilbao 500 Filterkessel
| Filterdurchmesser |
500 mm |
| Filterleistung |
10,0 m³/h |
| Maximale Filtergeschwindigkeit |
50 m/h |
| Material |
Glasfaserverstärktes Polypropylen (PP) |
| Farbe |
Anthrazit |
| Spannring |
Lackierter Edelstahl |
| Sandfüllmenge |
100 kg |
| Empfohlene Körnung |
0,5–0,7 mm |
| Anschluss |
1 1/2" |
| Maximaler Betriebsdruck |
1,5 bar |
| Höhe |
940 mm |
| Gewicht |
18,0 kg |
| Volumen |
0,16 m³ |
BADU Prime 11 400 V
| Modell |
BADU Prime 11 |
| Ausführung |
Drehstrom |
| Spannung |
3~ Y/Δ 400/230 V |
| Frequenz |
50 Hz |
| Leistungsaufnahme P₁ |
0,59 kW |
| Leistungsabgabe P₂ |
0,45 kW |
| Nennstrom bei 400/230 V |
1,10 / 2,00 A |
| Maximale Förderhöhe |
13,6 m |
| Fördermenge laut Kennlinie |
bis ca. 16 m³/h im dargestellten Bereich bei geringer Förderhöhe |
| Selbstansaugend |
Ja |
| Maximale Saughöhe |
3 m |
| Sauganschluss |
1 1/2" |
| Druckanschluss |
1 1/2" |
| Empfohlener Durchmesser Saugleitung bis 5 m |
50 mm |
| Empfohlener Durchmesser Druckleitung bis 5 m |
50 mm |
| Drehzahl |
2.840 min⁻¹ |
| Schutzart |
IP55 |
| Wärmeklasse |
F |
| Wassertemperatur |
40 °C gemäß GS, konstruktiv bis 60 °C |
| Schalldruckpegel in 1 m Entfernung |
54,3 dB(A) |
| Schallleistung |
62 dB(A) |
| Gewicht |
11,0 kg |
| Maximaler Gehäuseinnendruck / Systemdruck |
2,5 bar |
Materialien und Pumpenkomponenten der BADU Prime 11
| Deckel |
PC, PA 66 GF 30 |
| Dichtungsgehäuse |
PP TV 40 |
| Elastomere |
NBR, Viton |
| Gleitringdichtung |
Kohle / Keramik / FKM, NBR |
| Laufrad |
PP GF 30 |
| Leitschaufeleinsatz / Leitapparat / Diffusor |
PA 66 GF 30, PP GF 30 |
| Pumpengehäuse |
PP GF 30 |
| Saugsieb |
PP |
| Schrauben |
Edelstahl |
| Zwischengehäuse |
PP TV 40 |
AstralPool 6-Wege-Ventil
| Ausführung |
Seitliches 6-Wege-Ventil |
| Anschluss |
1 1/2" |
| Betriebsstellungen |
Filtern, Rückspülen, Nachspülen, Zirkulieren, Entleeren, Geschlossen
|
