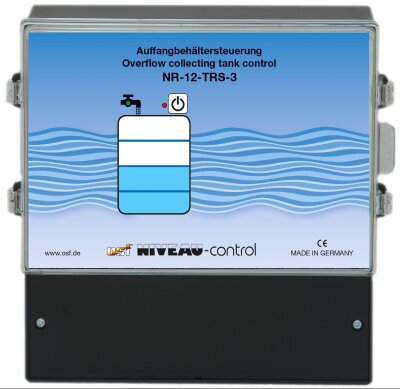

Das System zur Niveauregulierung mit grafischer Wasserstandsanzeige ist speziell für Schwimmbäder und Whirlpools mit Überlaufrinne konzipiert. Neben der Regulierung des Wasserstands bietet die Steuerung auch einen Trockenlaufschutz sowie eine automatische Aktivierung der Filterpumpe.
Zur Messung des Wasserstandes werden fünf oder sechs Edelstahl-Elektroden im Auffangbehälter installiert, die mit der Steuerung verbunden sind. Diese Elektroden, die an verschiedenfarbige Leitungen angeschlossen sind, stehen in zwei unterschiedlichen Edelstahlqualitäten zur Verfügung. Die sechste Elektrode (Klemme 9) ermöglicht eine separate Steuerung der Betriebsmodi für die erzwungene Pumpenaktivierung und die Nachspeisung von Wasser.
Bei Außenpools, die durch starke Regenfälle einen stark ansteigenden Wasserspiegel aufweisen, kann die Steuerung des Auffangbehälters die Rückspülung einer EUROTRONIK-10 einleiten, um die Wassermenge zu regulieren.
Anschlussplan
Technische Daten
| Nennspannung |
1/N/PE 230V/50Hz |
| Schaltleistung Magnetventil |
500W 230V |
| Schaltleistung Störmeldung |
4A potenzialfrei |
| GEhäusemaß |
220 mm x 220 mm x 100 mm |
| Elektrodenspannung |
12 V |
| Schutzart |
IP 40 |
