Die Whirlpool-Kombination besteht aus einer Filtersteuerung und einer Steuerung für die Whirlpool-Attraktionen.
Sie eignet sich zur Steuerung von Filterpumpen sowohl mit als auch ohne Drehzahlregelung. Die integrierte Niveauregelung kann in Schwimmbädern mit Überlaufrinne sowie in Skimmerbecken eingesetzt werden und verfügt über eine Zeitüberwachung mit automatischer Abschaltung des Magnetventils. Wird ein Solar-Temperaturfühler angeschlossen, aktiviert sich die Solarsteuerung automatisch. Das Steuergerät bietet sowohl potenzialfreie als auch 230V-Anschlussklemmen für Dosiertechnik und Heizung. Zudem wird durch den Anschluss eines Luft-Temperaturfühlers die Frostschutzfunktion automatisch aktiviert.
Über optionale Taster am Wannenrand des Whirlpools können die Massagepumpe, das Gebläse und die Unterwasserbeleuchtung gesteuert werden. Hierfür eignen sich die Sensor-Armatur Nr. 31 (3-fach Bedienelement) oder drei EL-Taster, die auch unter Wasser montiert werden können. Im ECO-Modus sind Funktionen wie die Absenkung des Wasserstands über ein Bodenablaufventil (bei Überlaufrinnen), die Reduzierung der Wassertemperatur und die Anpassung der Pumpendrehzahl bei Pumpen mit Drehzahlregelung möglich.
Das RGBW-Farblicht mit DMX-Technologie kann ebenfalls vom Wannenrand aus gesteuert und über ein optionales externes Touch-Bedienteil oder per Internet programmiert werden.
Ein integrierter Web-Server mit LAN-Anschluss ermöglicht die Verbindung mit dem Internet, der Gebäudeleittechnik oder einem Computernetzwerk. Bei Störungen sendet das System automatisch E-Mails.
Zusätzlich verfügt das Steuergerät über einen elektronischen Motorschutz sowie eine Anschlussmöglichkeit für die Rückspülsteuerung EUROTRONIK-10. Rückspülungen können auch mit Stangenventilen durchgeführt werden.

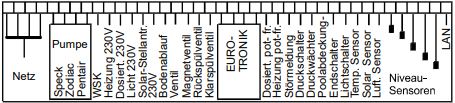

Anschlussplan Filtersteuerung

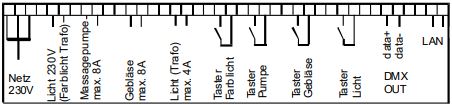

Anschlussplan Whirlpool-Attraktionen
Technische Daten
| Gehäusemaß Filtersteuer |
300 mm x 285 mm x 85 mm |
| Gehäusemaß Whirlpool - Attraktionen |
220 mm x 285 mm x 85 mm |
| Nennspannung wahlweise |
400V/50Hz oder 230V/50Hz |
| Schaltleistung Filterpumpe |
Max. 8A AC3 |
| Schaltleistung Heizung |
max. 3A |
| Schaltleistung Massagepumpe |
Max- 8A |
| Schaltleistung Gebläse |
Max. 8A |
| Schaltleistung Licht |
Max. 8A |
| Farblicht |
RGBW DMX-512 |
| Schutzart |
IP 40 |
| Internetanschluss |
LAN |
