Lieferumfang:
- - Wickelwelle in Edelstahl Ø 154 mm
- (Wellenlänge bis 4.5m)
- - Seitenschilder aus Edelstahl
- - Wasserdichter Rohrmotor 220/24V DC
- - Steuerung BAC
- - Schlüsselschalter Aufputz
- - Montage- und Befestigungsmateri
- - Einbautiefe Standardschilder: 55 cm
Auflageplatten für die Befestigung auf dem Beckenrand müssen separat bestellt werden.
Beckenbreite: bitte angeben bei der Bestellung in cm
Nautilus Top

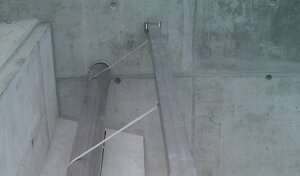

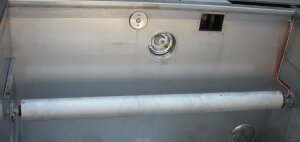

Aufrollvorrichtung Unterflur mit Rohrmotor zum nachträglichen Einbau in bestehende Becken. In der Wickelwelle befindet sich ein eingebauter V4A-Unterwassermotor 24 VDC aus deutscher Herstellung (kein Schacht erforderlich). Die Seitenschilder sind aus Edelstahl V4A mit integrierter Kabelschutzschiene. Die Wickelwelle hat einen Ø 154 mm. Steuerung mit integriertem Trafo 230/24 VDC und einem Aufputz-Schlüsselschalter.
Nautilus Top Down
Aufrollvorrichtung für die Direktmontage zwischen den Beckenwänden. In der Wickelwelle eingebauter V4A-Unterwassermotor 24 VDC aus deutscher Herstellung. Steuerung mit integriertem Trafo 230/24 VDC und einem Aufputz-Schlüsselschalter.
Es gibt nicht zwingend für jede Produktvariante eine separate 3D-Animation. Detailinformationen zu der gewählten Variante entnehmen Sie bitte dem Individualtext unter der Darstellung. Die Anlagenbreiten sind aus Darstellungsgründen sehr schmal gehalten.
Eigenschaften von NAUTILUS TOP, BETONBECKEN O. FOLIE, 4.5M x 12.0M, BIS 0.55M
- V4A-Unterwassermotor 24 VDC
- Steuerung mit integriertem Trafo 230/24 VDC
- Seitenschilder aus Edelstahl V4A mit integrierter Kabelschutzschiene
- Wickelwelle Ø 154 mm
- Für sämtliche Rollladentypen
Zubehör gegen Mehrpreis optional
Auflageplatte V2A (1.4301), Artikelnummer: 52555
bei Befestigung von oben, (es muss ein Betonfundament vorhanden sein, wegen dem Auftrieb des Rollladens.

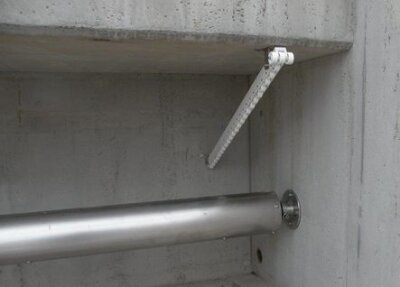

Niederhalterohr, Artikelnummer: 280200
für Beckenbreite bis 4 m (Niederhalterohr L = 2,5 m )
Niederhalterohr, Artikelnummer: 280201
für Beckenbreite bis 6 m (Niederhalterohr L = 5 m)
(ab 6m Beckenbreite werden 2 Niederhalterohre benötigt)
Sturzbalken, Artikelnummer: 280100
bestehend aus Rechteckrohr in Edelstahl (V2A, 1.4301) V4A auf Anfrage,
80 x 80 mm für Beckenbreite bis 4 m
Sturzbalken, Artikelnummer: 280105
bestehend aus Rechteckrohr in Edelstahl (V2A, 1.4301) V4A auf Anfrage,
100 x 100 mm für Beckenbreite bis 5 m
Halteschuh für Sturzbalken, Artikelnummer: 280111
(V2A, 1.4301) V4A auf Anfrage
80 x 80 mm oder 120 x 80 mm
Halteschuh für Sturzbalken, Artikelnummer: 280112
(V2A, 1.4301) V4A auf Anfrage
100 x 100 mm oder 120 x 80 mm
Haltewinkel zu Halteschuh, Artikelnummer: 280113
für Befestigung auf dem Beckenrand
80 x 80 mm oder 120 x 80 mm
Haltewinkel zu Halteschuh, Artikelnummer: 280115
für Befestigung auf dem Beckenrand
100 x 100 mm
Niveauwächter, Artikelnummer: 814900
für Unterflur
Rost aus Sipo-Mahagoni-Elementen verschraubt, Artikelnummer: 415112
Latten 80 x 30 mm, allseits abgerundet und geschliffen
Rosttiefe bis 100 cm, rechteckig
Rost aus Sipo-Mahagoni-Elementen verschraubt, Artikelnummer: 415111
Latten 80 x 30 mm, allseits abgerundet und geschliffen
Erhöhung der Rosttiefe pro angefangene 10 cm
Abweiser-Rollenbahn Betonbecken Direktmontage, Artikelnummer: 289210
aus Kunststoff
Länge: max. 1000 mm
inkl. Befestigungshalter und Schraubenmaterial (V4A) für Betonbecken
Abweiser-Rollenbahn Betonbecken Direktmontage, Artikelnummer: 289211
aus Kunststoff
Länge: max. 1000 mm
inkl. Befestigungshalter und Schraubenmaterial (V4A) für Betonbecken
Bei Folienbecken oder Kunststoffbecken Vormontageflansch vorsehen.
(seperat bestellen Art.Nr.: 289260)
Vormontageflansch, Artikelnummer: 289260
zu Abweiser-Rollenbahn, inkl. Schraubenmaterial Satz à 2 Stück
